در بسیاری از پروژههای فلزی، مشکل اصلی همیشه از کیفیت پروفیل آغاز نمیشود؛ گاهی یک انتخاب نادرست در روش اتصال میتواند مقاومت و دوام کل سازه را تحت تأثیر قرار دهد. اتصال بین مقاطع فولادی باید متناسب با نوع بارگذاری، شرایط اجرایی و الزامات پروژه انتخاب شود تا انتقال نیرو بهدرستی انجام گیرد.
شناخت انواع اتصالات پروفیل به مهندسان و مجریان کمک میکند تا بین روشهایی مانند اتصال جوشی، پیچ و مهرهای و اتصالات بدون جوش، گزینه مناسبتری را انتخاب کنند. در این مقاله فورتا، روشهای مختلف اتصال پروفیل، کاربرد، مزایا و محدودیتهای هر روش، نحوه اتصال پروفیل به تیرآهن و بتن و معیارهای انتخاب اتصال مناسب برای پروژههای مختلف بررسی میشود.
اتصال پروفیل چیست؟
اتصال پروفیل به روشهایی گفته میشود که برای اتصال دو یا چند مقطع فولادی و انتقال ایمن نیرو بین آنها استفاده میشود. این اتصال میتواند به شکل جوشی، پیچ و مهرهای یا مکانیکی اجرا شود و نقش مهمی در استحکام و پایداری سازه دارد.
هدف از اجرای اتصال پروفیل، ایجاد یکپارچگی بین اجزای سازه، کنترل نیروهای واردشده و جلوگیری از تغییر شکل یا شکست در محل اتصال است. انتخاب روش مناسب نیز به عواملی مانند نوع پروفیل، شرایط پروژه، میزان بارگذاری و الزامات اجرایی بستگی دارد.
چرا انتخاب روش اتصال اهمیت دارد؟
روش اتصال پروفیل تاثیر مستقیمی بر استحکام، دوام و عملکرد نهایی سازه دارد. یک اتصال نامناسب میتواند باعث تمرکز تنش، کاهش ظرفیت باربری و ایجاد ضعف در بخشهای مختلف سازه شود؛ حتی اگر خود پروفیل از نظر مشخصات فنی مناسب انتخاب شده باشد.
انتخاب روش اتصال باید بر اساس عواملی مانند نوع بارگذاری، شرایط محیطی، امکان تعمیر یا تغییرات آینده و الزامات اجرایی انجام شود. برای مثال، اتصال جوشی معمولاً یکپارچگی بالایی ایجاد میکند، در حالی که اتصال پیچ و مهرهای امکان باز و بسته شدن و کنترل آسانتر در مراحل نگهداری را فراهم میکند.
در پروژههای صنعتی و ساختمانی، توجه به جزئیات اتصال باعث افزایش عمر مفید سازه، کاهش هزینههای تعمیرات و بهبود ایمنی عملکردی میشود. به همین دلیل، بررسی دقیق مزایا و معایب هر روش پیش از انتخاب نوع اتصال، بخشی از فرآیند طراحی و اجرای اصولی سازه محسوب میشود.
انواع اتصالات پروفیل
انتخاب روش اتصال پروفیل به شرایط پروژه، نوع سازه و میزان نیروهای واردشده بستگی دارد. بهطور کلی، اتصالات پروفیل به سه گروه اصلی تقسیم میشوند:
- اتصال با جوش: در این روش، قطعات فولادی با ایجاد اتصال دائمی به یکدیگر متصل میشوند و معمولاً در سازههایی با نیاز به یکپارچگی بالا کاربرد دارند.
- اتصال با پیچ و مهره: روشی مکانیکی است که با استفاده از پیچ، مهره و قطعات اتصالدهنده انجام میشود و امکان باز و بسته کردن اتصال را فراهم میکند.
- اتصال بدون جوش: شامل روشهایی مانند بستها و اتصالات مکانیکی است که بدون نیاز به عملیات جوشکاری اجرا میشوند و در برخی پروژههای صنعتی و تأسیساتی کاربرد دارند.
اتصال با جوش
در اجرای بسیاری از سازههای فلزی، زمانی که نیاز به ایجاد یک اتصال دائمی و مقاوم بین پروفیلها وجود دارد، اتصال با جوش بهعنوان یکی از روشهای اصلی مورد استفاده قرار میگیرد. در این روش، قطعات فولادی با استفاده از حرارت و ایجاد پیوند متالورژیکی به یکدیگر متصل میشوند و یکپارچگی مناسبی در محل اتصال ایجاد میکنند.
عملکرد این روش به عواملی مانند کیفیت اجرای جوش، آمادهسازی سطح، نوع الکترود و کنترل فرآیند جوشکاری وابسته است. اجرای نامناسب میتواند باعث ایجاد عیوبی مانند ترک، کاهش مقاومت یا تمرکز تنش در محل اتصال شود.
اتصال جوشی معمولاً در ساخت اسکلتهای فلزی، شاسیهای صنعتی، سازههای نگهدارنده و پروژههایی که نیاز به اتصال دائمی دارند، کاربرد دارد.
مزایا،معایب و کاربرد اتصال با جوش
اتصال جوشی به دلیل ایجاد یک اتصال دائمی و یکپارچه، در بسیاری از سازههای فلزی مورد استفاده قرار میگیرد. با این حال، انتخاب این روش باید با توجه به شرایط پروژه، کیفیت اجرای جوش و نیازهای سازهای انجام شود.
| مورد بررسی | توضیحات |
| مزایا | ایجاد اتصال یکپارچه و مقاوم، کاهش نیاز به قطعات جانبی، مناسب برای اتصالات دائمی و امکان اجرای اتصال در اشکال مختلف پروفیل |
| معایب | نیاز به نیروی متخصص و کنترل کیفیت دقیق، ایجاد تغییرات حرارتی در فولاد، دشواری باز کردن یا اصلاح اتصال پس از اجرا |
| کاربردها | ساخت اسکلتهای فلزی، شاسی تجهیزات صنعتی، سازههای نگهدارنده، خرپاها و اتصال پروفیلهای فولادی در پروژههای ساختمانی و صنعتی |
اتصال با پیچ و مهره
در بسیاری از سازههای فلزی که نیاز به مونتاژ دقیق، امکان بازبینی یا تغییرات آینده دارند، اتصال با پیچ و مهره بهعنوان یک روش مکانیکی پرکاربرد مورد استفاده قرار میگیرد. در این روش، پروفیلها با استفاده از پیچ، مهره و قطعات اتصالدهنده به یکدیگر متصل میشوند و برخلاف اتصال جوشی، امکان جداسازی و اصلاح اتصال وجود دارد.
عملکرد این روش به عواملی مانند کیفیت پیچ و مهره، قطر و رده مقاومتی پیچ، نحوه سوراخکاری و میزان سفتکردن بستگی دارد. اجرای صحیح این جزئیات باعث انتقال مناسب نیرو و افزایش اطمینان عملکرد اتصال میشود.
اتصال پیچ و مهرهای معمولاً در سازههای فلزی (اسکلت فلزی پیچ و مهره ای)، سولهها، شاسیهای صنعتی و پروژههایی که سرعت اجرا یا قابلیت تعمیر اهمیت دارد، کاربرد دارد.
مزایا، معایب و کاربرد اتصال پیچ و مهرهای
اتصال پیچ و مهرهای به دلیل سرعت اجرا، انعطافپذیری و امکان باز و بسته شدن، در بسیاری از پروژههای فلزی مورد استفاده قرار میگیرد. با این حال، عملکرد مناسب این روش به انتخاب صحیح اجزای اتصال و اجرای دقیق جزئیات فنی وابسته است.
| مورد بررسی | توضیحات |
| مزایا | سرعت اجرای بالا، امکان باز کردن و اصلاح اتصال، کاهش نیاز به عملیات جوشکاری و مناسب برای سازههای قابل مونتاژ |
| معایب | نیاز به کنترل دقیق سوراخکاری و سفتکردن پیچها، احتمال شل شدن در اثر لرزش و نیاز به بررسی دورهای در برخی شرایط |
| کاربردها | اجرای اسکلتهای فلزی، سولهها، سازههای صنعتی، اتصالات پروفیلهای سنگین و پروژههایی که نیاز به نصب سریع یا تغییرات آینده دارند |
اتصال بدون جوش
در پروژههایی که نیاز به اجرای سریع، کاهش عملیات حرارتی یا امکان تغییر و بازکردن اتصال وجود دارد، اتصال بدون جوش بهعنوان یک روش جایگزین مورد استفاده قرار میگیرد. در این روش، پروفیلها با استفاده از قطعات مکانیکی مانند بستها، کلمپها یا اتصالات ویژه به یکدیگر متصل میشوند.
این نوع اتصال معمولاً در سازههای سبک، سیستمهای تاسیساتی، تجهیزات صنعتی و پروژههایی که محدودیت در جوشکاری دارند کاربرد دارد. انتخاب روش مناسب در این گروه به نوع بارگذاری، شرایط نصب و میزان مقاومت مورد نیاز اتصال وابسته است.

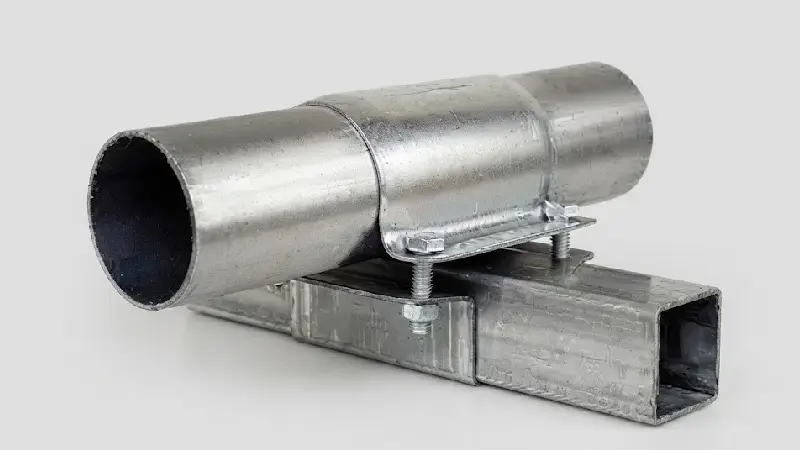

انواع بست
در بسیاری از پروژهای صنعتی و تاسیساتی، زمانی که نیاز به مهار یا اتصال سریع قطعات بدون ایجاد تغییر حرارتی در پروفیل وجود دارد، بستها بهعنوان یکی از اجزای مهم اتصال بدون جوش مورد استفاده قرار میگیرند. این قطعات با ایجاد مهار مکانیکی، امکان تثبیت، نگهداری و اتصال پروفیلها را در شرایط مختلف فراهم میکنند.
انتخاب نوع بست باید بر اساس عواملی مانند ابعاد پروفیل، میزان بار واردشده، شرایط محیطی و نحوه نصب انجام شود. انواع رایج بست شامل موارد زیر است:
- بست فلزی ساده: برای مهار و اتصال پروفیلهای سبک در سازهها، تجهیزات و فریمهای نگهدارنده استفاده میشود.
- بست U شکل: برای نگهداری لولهها، پروفیلها و قطعاتی که نیاز به مهار مکانیکی دارند، کاربرد دارد.
- بست قابل تنظیم: در پروژههایی استفاده میشود که امکان تنظیم فاصله، تغییر موقعیت یا اصلاح محل اتصال اهمیت دارد.
- بست کلمپی: در سیستمهای صنعتی و تاسیساتی برای اتصال سریع قطعات بدون نیاز به عملیات جوشکاری مورد استفاده قرار میگیرد.
بیشتر بخوانید: راهنمای کاربردی انواع بست فلزی لوله
اتصالات مکانیکی
اتصالات مکانیکی روشهایی هستند که بدون استفاده از فرآیند جوشکاری، قطعات پروفیل را با کمک اجزایی مانند پیچ، مهره، بست و کلمپ به یکدیگر متصل میکنند. این روشها معمولاً زمانی استفاده میشوند که سرعت اجرا، امکان باز کردن اتصال یا جلوگیری از تغییرات حرارتی در قطعات اهمیت داشته باشد.
انواع رایج اتصالات مکانیکی شامل موارد زیر است:
- اتصال با پیچ و مهره: برای اتصال قطعات فلزی با قابلیت باز و بسته شدن استفاده میشود و در سازههای مونتاژی و پروژههایی که نیاز به تعمیر یا تغییرات آینده دارند، کاربرد دارد.
- اتصال کلمپی: برای مهار سریع پروفیلها و تجهیزات بدون نیاز به عملیات جوشکاری مورد استفاده قرار میگیرد و سرعت نصب بالایی دارد.
- اتصال با بستهای صنعتی: برای نگهداری، تثبیت و مهار پروفیلها در سیستمهای تأسیساتی و صنعتی کاربرد دارد.
- اتصالات مدولار: در سازههایی استفاده میشوند که نیاز به تغییر چیدمان، توسعه یا جابهجایی اجزا در آینده وجود دارد.
مزایا و محدودیتهای اتصال بدون جوش
اتصالات بدون جوش به دلیل انعطافپذیری در اجرا و حذف فرآیند جوشکاری، در برخی پروژههای صنعتی و تأسیساتی گزینه مناسبی محسوب میشوند. با این حال، انتخاب این روش باید با توجه به میزان بارگذاری و شرایط عملکرد سازه انجام شود.
| مورد بررسی | توضیحات |
| مزایا | سرعت اجرای بالا، امکان باز کردن و جابهجایی اتصال، عدم ایجاد تغییرات حرارتی در پروفیل و مناسب برای پروژههای قابل توسعه |
| محدودیتها | ظرفیت باربری محدودتر نسبت به برخی اتصالات جوشی، وابستگی عملکرد به کیفیت قطعات اتصال و نیاز به کنترل دقیق هنگام نصب |
| کاربردها | سیستمهای تأسیساتی، سازههای سبک، تجهیزات صنعتی، فریمهای نگهدارنده و پروژههایی که نیاز به مونتاژ یا تغییرات آینده دارند |

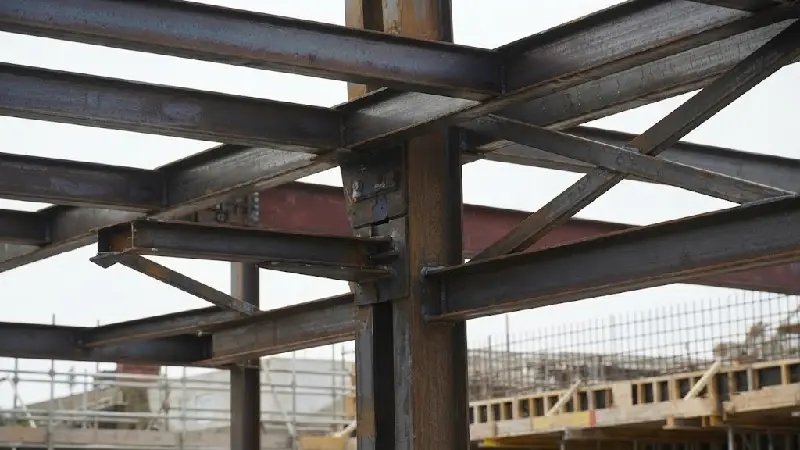

اتصال پروفیل به تیرآهن
در بسیاری از سازههای فلزی، زمانی که نیاز به اتصال دو مقطع با عملکرد متفاوت وجود دارد، اتصال پروفیل به تیرآهن بهعنوان یکی از جزئیات مهم اجرایی مطرح میشود. این اتصال باید بهگونهای طراحی و اجرا شود که انتقال نیرو بین مقاطع بهدرستی انجام شده و پایداری سازه حفظ شود.
روش اجرای این اتصال به عواملی مانند نوع بارگذاری، ابعاد مقاطع، شرایط پروژه و الزامات طراحی بستگی دارد. اتصال جوشی برای ایجاد یک ارتباط دائمی و یکپارچه استفاده میشود، در حالی که اتصال پیچ و مهرهای امکان نصب سریعتر و اصلاح یا باز کردن اتصال در آینده را فراهم میکند.
در برخی موارد نیز از صفحات اتصال (پلیت) برای افزایش سطح تماس و توزیع بهتر نیرو استفاده میشود. انتخاب روش مناسب و اجرای دقیق جزئیات اتصال، نقش مهمی در افزایش دوام و عملکرد سازه دارد.
اتصال پروفیل به بتن
در پروژههایی که سازههای فلزی با بخشهای بتنی ترکیب میشوند، اتصال پروفیل به بتن یکی از مراحل مهم برای ایجاد یک ارتباط پایدار بین دو مصالح است. این اتصال باید توانایی انتقال نیرو و مقاومت در برابر بارهای وارد شده را داشته باشد.
بسته به شرایط پروژه، این اتصال میتواند با روشهایی مانند استفاده از صفحهپلیت، انکربولت، رولبولت یا قطعات مدفون در بتن انجام شود. انتخاب روش مناسب به عواملی مانند مقاومت بتن، میزان بارگذاری، محل نصب و الزامات طراحی بستگی دارد.
اجرای دقیق محل اتصال، کنترل کیفیت بتن و استفاده از قطعات اتصال مناسب، از عوامل مهم در جلوگیری از ضعف موضعی و افزایش دوام اتصال بین پروفیل و سازه بتنی محسوب میشود.
اتصال پروفیل به پروفیل
اتصال دو پروفیل به یکدیگر یکی از مراحل رایج در ساخت سازههای فلزی، شاسیها و فریمهای صنعتی است که با هدف افزایش طول، ایجاد قاب یا ترکیب چند مقطع برای تحمل بار بیشتر انجام میشود. روش انتخابی باید متناسب با نوع پروفیل، میزان نیروهای واردشده و شرایط اجرایی پروژه باشد.
رایجترین روشهای اتصال پروفیل به پروفیل شامل جوشکاری، پیچ و مهره و اتصالات مکانیکی است. اتصال جوشی برای ایجاد یک اتصال دائمی و مقاوم استفاده میشود، در حالی که اتصال پیچ و مهرهای زمانی مناسب است که امکان مونتاژ، باز کردن یا تغییرات آینده اهمیت داشته باشد. همچنین در برخی کاربردهای سبک و صنعتی، از بستها و قطعات مکانیکی برای اتصال سریع استفاده میشود.
انتخاب صحیح روش اتصال و اجرای دقیق جزئیات آن، از ایجاد تمرکز تنش، کاهش مقاومت و آسیبدیدگی زودهنگام سازه جلوگیری میکند.
مقایسه روشهای اتصال پروفیل
هر یک از روشهای اتصال پروفیل با توجه به شرایط پروژه، نوع بارگذاری و الزامات اجرایی، مزایا و محدودیتهای خاص خود را دارند. جدول زیر مقایسه کلی سه روش اصلی اتصال را نشان میدهد:
| روش اتصال | کاربرد اصلی | مزایا | محدودیتها |
| اتصال با جوش | سازههای فلزی، شاسیهای صنعتی و اتصالات دائمی | ایجاد اتصال یکپارچه، مقاومت مناسب و کاهش نیاز به قطعات جانبی | نیاز به اجرای تخصصی، کنترل کیفیت دقیق و دشواری اصلاح پس از اجرا |
| اتصال با پیچ و مهره | سازههای مونتاژی، سولهها و پروژههای نیازمند تغییرات آینده | سرعت اجرای بالا، امکان باز و بسته کردن و کنترل بهتر در زمان نصب | نیاز به دقت در سوراخکاری، کنترل گشتاور و احتمال شل شدن در شرایط خاص |
| اتصال بدون جوش | سیستمهای تأسیساتی، سازههای سبک و اتصالات قابل تغییر | اجرای سریع، عدم ایجاد تنش حرارتی و امکان جابهجایی قطعات | محدودیت در تحمل بارهای سنگین و وابستگی زیاد به کیفیت قطعات اتصال |
بهترین روش اتصال پروفیل برای هر پروژه
انتخاب روش اتصال پروفیل باید بر اساس شرایط واقعی پروژه، نوع سازه و الزامات اجرایی انجام شود؛ زیرا هر روش اتصال برای کاربرد مشخصی طراحی شده است. عواملی مانند میزان بارگذاری، شرایط محیطی، سرعت اجرا، قابلیت تعمیر یا تغییرات آینده و حتی قیمت اتصالات پروفیل میتوانند در تصمیمگیری نهایی تأثیرگذار باشند. به همین دلیل، انتخاب اتصال مناسب نیازمند بررسی همزمان مشخصات فنی و نیازهای اجرایی پروژه است.
مهمترین معیارهای انتخاب روش اتصال عبارتاند از:
| معیار انتخاب | تأثیر بر انتخاب روش اتصال |
| نوع و میزان بارگذاری | در سازههای با نیروهای بالا، روشهایی با ظرفیت انتقال نیروی بیشتر مانند اتصال جوشی یا پیچ و مهرهای مهندسیشده انتخاب میشوند. |
| شرایط محیطی | در محیطهای مرطوب یا خورنده، مقاومت اتصال در برابر خوردگی باید بررسی شود. |
| سرعت اجرا | پروژههایی با زمان محدود معمولاً به روشهایی مانند اتصال پیچ و مهرهای یا مکانیکی نیاز دارند. |
| امکان تعمیر و تغییرات آینده | در سازههای قابل توسعه، اتصالات بازشونده مانند پیچ و مهره مزیت بیشتری دارند. |
| نوع پروفیل و جزئیات سازه | ابعاد، ضخامت و شکل مقطع در انتخاب روش اتصال تأثیر مستقیم دارد. |
اشتباهات رایج هنگام اجرای اتصالات
در بسیاری از پروژههای فلزی، ضعف عملکرد سازه از خود پروفیل آغاز نمیشود؛ بلکه اجرای نادرست اتصال میتواند باعث کاهش مقاومت و ایجاد مشکلات سازهای شود. به همین دلیل، اجرای صحیح اتصال پروفیل نقش مهمی در حفظ استحکام، دوام و عملکرد بلندمدت سازه دارد.
یکی از خطاهای رایج، انتخاب روش اتصال بدون توجه به نوع بارگذاری، شرایط محیطی و الزامات پروژه است. هر اتصال باید متناسب با نیروهای واردشده و مشخصات پروفیل انتخاب شود.
همچنین مواردی مانند اجرای جوش بدون کنترل کیفیت، استفاده از پیچ و مهره نامناسب، آمادهسازی ضعیف سطح اتصال و رعایت نکردن جزئیات نقشههای اجرایی میتواند باعث کاهش ظرفیت اتصال و ایجاد نقاط ضعف در سازه شود.
در اتصالات بدون جوش نیز استفاده از بستها و قطعات مکانیکی نامتناسب با شرایط کاری، عملکرد اتصال را تحت تأثیر قرار میدهد. رعایت اصول اجرایی و کنترل کیفیت در مراحل نصب، از بروز خرابیهای زودهنگام و هزینههای اصلاحی جلوگیری میکند.
جمعبندی
انتخاب روش مناسب برای اتصال پروفیل، نقش مهمی در مقاومت، دوام و عملکرد سازه دارد. روشهایی مانند جوش، پیچ و مهره و اتصالات بدون جوش هر کدام با توجه به شرایط پروژه، نوع بارگذاری و الزامات اجرایی کاربرد متفاوتی دارند. بررسی دقیق مشخصات فنی و انتخاب اتصال متناسب با نیاز پروژه، از بروز مشکلات اجرایی و کاهش عمر سازه جلوگیری میکند.
برای انتخاب و تأمین اتصالات پروفیل متناسب با مشخصات فنی پروژه، بررسی نوع اتصال، شرایط بهرهبرداری و الزامات اجرایی پیش از خرید اهمیت دارد.
سوالات متداول
آیا ضخامت پروفیل روی انتخاب نوع اتصال تأثیر دارد؟
بله، ضخامت پروفیل بر ظرفیت اتصال، نوع جوش یا پیچ و جزئیات اجرایی تأثیر میگذارد.
آیا اتصال جوشی قابلیت اصلاح دارد؟
بله، اما معمولاً نیاز به برش، اجرای مجدد و کنترل کیفیت دارد.
فاصله پیچهای اتصال پروفیل چگونه تعیین میشود؟
بر اساس قطر پیچ، ضخامت قطعات، نوع بارگذاری و محاسبات طراحی مشخص میشود.
چه عواملی باعث کاهش دوام اتصالات پروفیل میشوند؟
خوردگی، اجرای ضعیف، انتخاب نامناسب قطعات و بیتوجهی به شرایط محیطی از عوامل اصلی هستند.
