فرض کنید در مرحله اجرای ساپورتها، قرار است یک پایه فلزی روی بتن مهار شود. مجری بین دو گزینه مردد است: انکر بولت یا رول بولت؟ در همین نقطه، تفاوت انکر بولت و رول بولت اهمیت پیدا میکند؛ چون انتخاب صرفاً بر اساس قیمت یا راحتی نصب، همیشه نتیجه قابل قبولی نمیدهد.
نوع بار، ضخامت و کیفیت بتن، فاصله از لبه و روش نصب، همگی روی انتخاب اثر دارند. در ادامه، ابتدا سازوکار هر دو نوع بولت را بررسی میکنیم و بعد سراغ تفاوت آنها در تحمل بار، نصب، کاربرد و هزینه میرویم. در پایان هم یک راهنمای عملی برای انتخاب بین این دو ارائه میدهیم.
انکر بولت و رول بولت چیست؟
قبل از مقایسه، باید یک نکته درباره این دو اصطلاح روشن شود. انکر بولت نامی کلی برای اتصالاتی است که برای مهار یک قطعه به بتن یا سایر بسترهای ساختمانی به کار میروند. رول بولت یکی از انواع اتصالات مکانیکی انبساطی در این خانواده است که با باز شدن بخش مهاری داخل سوراخ، به بتن گیر میکند.
انکر بولت چیست؟

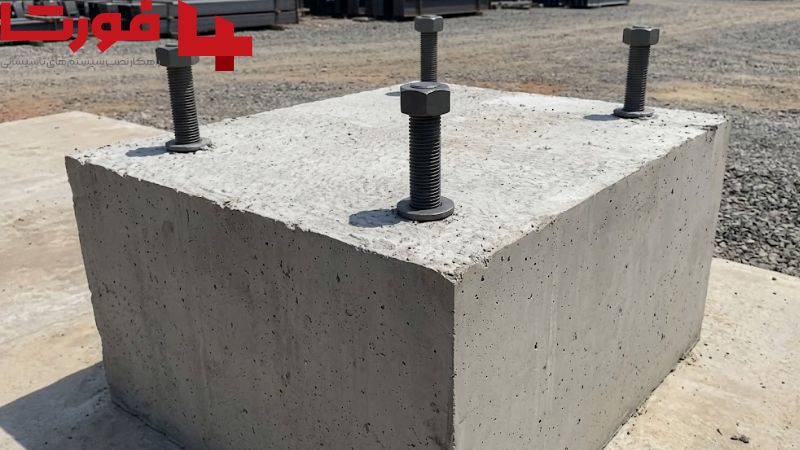

انکر بولت برای ثابت کردن قطعات فلزی به بتن استفاده میشود. این اتصال بسته به نوع خود، شکل و روش گیرایی متفاوتی دارد و معمولاً از یک بخش بولت به همراه قسمت مهاری تشکیل میشود.
انکر بولتها از نظر روش گیرایی دو گروه هستند:
- انکر مکانیکی: با ایجاد گیرایی و فشار مکانیکی درون سوراخ، قطعه را به بتن متصل میکند.
- انکر شیمیایی: بولت با استفاده از ماده چسبنده مخصوص داخل سوراخ به بتن متصل میشود.
از انکر بولت برای نصب پایهها، ساپورتها، قطعات فلزی و سایر اجزایی استفاده میشود که باید به بتن مهار شوند.
رول بولت چیست؟
رول بولت نوعی انکر مکانیکی است که برای ایجاد اتصال به بتن و برخی بسترهای ساختمانی استفاده میشود. این قطعه معمولاً از یک پیچ یا بولت، مهره و بخش مهاری تشکیل شده است.
پس از قرار گرفتن رول بولت در سوراخ، با سفت شدن مهره، قسمت مهاری درون سوراخ باز میشود و به جداره آن فشار وارد میکند. این فشار، عامل اصلی گیرایی رول بولت در بستر است.
فرق انکر بولت و رول بولت در چیست؟
حالا که تعریف این دو اصطلاح روشن شد، مقایسه باید از یک سوال کاربردی شروع شود: در یک نقطه مشخص از پروژه، چه عاملی تعیین میکند کدام نوع اتصال مناسبتر است؟ پاسخ را نمیتوان فقط از روی نام یا قطر بولت داد. نوع بار، وضعیت بتن، محدودیتهای محل نصب و روش اجرای اتصال، نتیجه را تغییر میدهند.
۱. نحوه عملکرد و مکانیزم گیرایی
تفاوت اصلی از جایی شروع میشود که بولت داخل سوراخ قرار میگیرد و باید نیرو را به بتن منتقل کند.
در رول بولت، این انتقال نیرو با گیرایی مکانیکی و انبساط بخش مهاری انجام میشود. با سفت شدن مهره، قسمت مهاری باز میشود و به دیواره سوراخ فشار وارد میکند. میزان و نحوه این گیرایی به طراحی همان مدل رول بولت وابسته است.
اما «انکر بولت» فقط به این مکانیزم محدود نیست. انکرهای مکانیکی میتوانند با روشهای مختلفی در بتن قفل شوند و در انکرهای شیمیایی، بولت به کمک ماده چسبنده به جداره سوراخ متصل میشود.
۲. میزان تحمل بار و مقاومت
وقتی پایه یک ساپورت یا قطعه فلزی روی بتن نصب میشود، اتصال ممکن است همزمان تحت کشش و برش قرار بگیرد. به همین دلیل، ظرفیت بولت بهتنهایی معیار کافی برای ارزیابی اتصال نیست.
مهمترین پارامترهایی که باید بررسی شوند عبارتاند از:
- نوع و جهت بار: کششی، برشی یا ترکیبی
- مقاومت بتن: ظرفیت اتصال به بستر وابسته است.
- عمق کاشت: باید با مشخصات همان مدل و بار مورد نیاز هماهنگ باشد.
- فاصله از لبه بتن: نزدیک بودن اتصال به لبه میتواند ظرفیت بتن را محدود کند.
- فاصله بین نقاط مهاری: چیدمان چند بولت روی ظرفیت اتصال اثر دارد.
- مشخصات بولت و قطعات مهاری: قطر، جنس و ظرفیت اعلامشده توسط سازنده باید بررسی شود.
۳. نحوه نصب و اجرا
در اجرای رول بولت، کیفیت سوراخکاری بخش مهمی از کار است. قطر سوراخ، عمق آن و تمیز بودن محل نصب باید مطابق مشخصات محصول باشد. بعد از قرار دادن بولت، مهره نیز باید طبق دستورالعمل سازنده سفت شود.
در بعضی انکرهای دیگر، روش اجرا متفاوت است. برای نمونه، در انکر شیمیایی، تمیزکاری سوراخ، مقدار ماده تزریقشده و زمان لازم برای گیرش روی عملکرد اتصال اثر مستقیم دارند.
برای همین، وقتی هزینه اجرا یا سرعت نصب مقایسه میشود، فقط زمان بستن بولت را نباید در نظر گرفت. کل فرایند نصب از آمادهسازی سوراخ تا کنترل اتصال باید محاسبه شود.
۴. کاربرد در انواع سازهها
برای انتخاب بین رول بولت و سایر انواع انکر، باید ابتدا شرایط نقطه اتصال مشخص شود.
مثلاً در نصب پایه ساپورت سینی کابل روی دال بتنی، وزن خود ساپورت تنها بخشی از بار است. وزن کابلها، فاصله پایهها و نیروهایی که در اثر آرایش بار به اتصال وارد میشوند نیز باید در نظر گرفته شوند.
در یک اتصال سبک با بستر مناسب، رول بولت میتواند راهکار مناسبی باشد. اما اگر اتصال در نزدیکی لبه بتن قرار گرفته باشد، بار کششی قابلتوجهی داشته باشد یا شرایط بستر با الزامات محصول سازگار نباشد، باید گزینههای دیگر هم بررسی شوند.
۵. قیمت و هزینههای اجرا
مقایسه قیمت انکر بولت و رول بولت فقط با نگاه کردن به قیمت هر عدد، تصویر دقیقی از هزینه پروژه نمیدهد. در پروژههایی با تعداد اتصال بالا، زمان نصب هر نقطه میتواند روی هزینه نهایی اثر قابلتوجهی داشته باشد.
برای برآورد هزینه، این موارد را کنار قیمت قطعه در نظر بگیرید:
- تعداد نقاط اتصال
- زمان سوراخکاری و نصب
- ابزار موردنیاز
- مواد مصرفی
- نیروی اجرایی
- هزینه اصلاح یا اجرای مجدد در صورت نصب نادرست
به همین دلیل، پیش از خرید انکربولت بهتر است هزینه تمامشده هر نقطه اتصال را با توجه به شرایط اجرا و مشخصات فنی محصول مقایسه کنید.
جدول مقایسه انکر بولت و رول بولت
برای انتخاب بین این دو، مقایسه باید بر اساس ویژگی واقعی اتصال انجام شود، نه صرفاً نام محصول. جدول زیر تفاوتهای اصلی را در یک نگاه نشان میدهد:
| معیار | انکر بولت | رول بولت |
| نوع اتصال | عنوان کلی برای انواع اتصالات مهاری | نوعی انکر مکانیکی انبساطی |
| مکانیزم گیرایی | بسته به نوع؛ مکانیکی یا شیمیایی | انبساط مکانیکی و فشار به جداره سوراخ |
| روش نصب | بسته به مدل متفاوت است | سوراخکاری، قرار دادن بولت و سفت کردن مهره |
| حساسیت به اجرای صحیح | بسته به نوع اتصال متفاوت است | قطر و عمق سوراخ و نحوه نصب اهمیت زیادی دارد |
| شرایط بستر | باید با مشخصات همان مدل سازگار باشد | کیفیت و وضعیت بتن روی عملکرد آن اثر دارد |
| کاربرد | پایهها، ساپورتها و انواع قطعات قابل مهار | اتصالات مکانیکی روی بتن و برخی بسترهای ساختمانی |
| هزینه اجرا | به نوع انکر و روش نصب وابسته است | معمولاً به تعداد نقاط، زمان نصب و ابزار موردنیاز بستگی دارد |
یک نکته مهم در این جدول وجود دارد:رول بولت و انکر بولت را نمیتوان همیشه دو گزینه همسطح و مستقل از هم در نظر گرفت. رول بولت در گروه انکرهای مکانیکی قرار میگیرد و برای مقایسه دقیقتر، باید مدل و مشخصات فنی هر اتصال را در شرایط واقعی پروژه بررسی کرد.
انکر بولت بهتر است یا رول بولت؟ (راهنمای انتخاب)
هیچکدام را نمیتوان بهصورت کلی گزینه بهتر دانست. انتخاب زمانی درست است که نوع اتصال، بار واردشده و شرایط بتن با مشخصات محصول هماهنگ باشند.
برای تصمیمگیری، این ترتیب را بررسی کنید:
- نوع بار را مشخص کنید: اگر اتصال تحت کشش، برش یا ترکیبی از هر دو قرار دارد، ظرفیت موردنیاز را بر همان اساس بررسی کنید.
- وضعیت بتن را بررسی کنید:مقاومت بتن، ترکدار بودن یا نبودن آن و فاصله محل نصب از لبه اهمیت دارد.
- محدودیتهای محل نصب را در نظر بگیرید: عمق قابلکاشت، فاصله بین نقاط اتصال و دسترسی به محل اجرا میتواند گزینههای قابل استفاده را محدود کند.
- روش نصب را مقایسه کنید: اگر اجرای سریع و ساده اهمیت دارد، روش نصب و ابزار موردنیاز هر مدل را با شرایط کارگاه تطبیق دهید.
- مشخصات فنی سازنده را بررسی کنید: ظرفیت باربری، حداقل عمق کاشت، قطر سوراخ و الزامات نصب باید از اطلاعات همان محصول برداشت شود.
- هزینه تمامشده را بسنجید: قیمت قطعه را همراه با زمان اجرا، ابزار و مواد مصرفی مقایسه کنید.
جمعبندی
انتخاب بین انکر بولت و رول بولت باید بر اساس شرایط واقعی محل اتصال انجام شود، نه فقط قیمت یا قطر بولت. درک تفاوت انکر بولت و رول بولت کمک میکند نوع گیرایی، ظرفیت باربری، روش نصب و هزینه اجرای اتصال را دقیقتر بررسی کنید. رول بولت یک نوع انکر مکانیکی انبساطی است، اما در شرایطی که وضعیت بتن، بارگذاری یا محل نصب محدودیت ایجاد کند، ممکن است گزینه دیگری مناسبتر باشد.
اگر مشخصات محل نصب یا بارگذاری پروژه برایتان روشن نیست، بررسی نقشه و جزئیات اتصال پیش از خرید میتواند از اصلاحات اجرایی جلوگیری کند. در صورت نیاز، میتوانید نقشه یا جزئیات اتصال را برای بررسی فنی توسط تیم فورتا ارسال کنید.
سوالات متداول
آیا رول بولت را میتوان دوباره استفاده کرد؟
خیر، در اغلب موارد پس از نصب و بارگذاری، استفاده مجدد توصیه نمیشود.
برای نصب رول بولت چه ابزاری لازم است؟
دریل، مته مناسب، ابزار تمیزکاری سوراخ و آچار برای سفت کردن مهره لازم است.
آیا میتوان رول بولت را روی سطح بتن رنگشده نصب کرد؟
بهتر است محل نصب تا رسیدن به بستر مناسب آمادهسازی و از لایههای سست پاک شود.
