پروفیل ساختمانی چیست؟

در بسیاری از پروژه‌های ساختمانی، بخش قابل‌توجهی از استحکام و دوام سازه به انتخاب صحیح مقاطع فولادی وابسته است. گاهی یک تفاوت کوچک در ابعاد، ضخامت یا نوع پروفیل می‌تواند روی وزن نهایی سازه، هزینه اجرا و عملکرد آن تأثیر بگذارد.

پروفیل ساختمانی یکی از مقاطع پرکاربرد در ساخت‌وساز است که برای اجرای بخش‌های مختلف سازه‌های فلزی، قاب‌بندی، در و پنجره و اجزای نگهدارنده استفاده می‌شود. این مقاطع در شکل‌ها و استانداردهای مختلف تولید می‌شوند و هرکدام متناسب با شرایط خاصی از پروژه کاربرد دارند.

در این مقاله از مجله فورتا بررسی می‌کنیم پروفیل ساختمانی چیست، چه انواعی دارد و چگونه بر اساس شکل مقطع و روش تولید دسته‌بندی می‌شود. همچنین با مشخصات فنی، جدول وزن پروفیل‌های ساختمانی، تفاوت پروفیل صنعتی و ساختمانی، استانداردهای تولید و نکات مهم انتخاب این مقاطع آشنا خواهید شد.

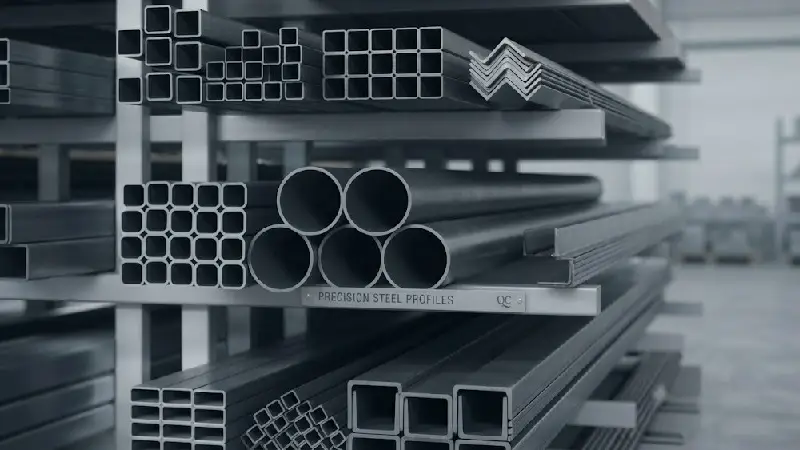

پروفیل ساختمانی چیست؟

پروفیل ساختمانی یک مقطع فولادی با شکل و ابعاد مشخص است که برای ساخت، تقویت و اتصال بخش‌های مختلف سازه‌های فلزی به کار می‌رود. این مقاطع معمولاً از ورق‌های فولادی تولید می‌شوند و با توجه به نوع کاربرد، در شکل‌هایی مانند قوطی، نبشی، ناودانی، سپری و پروفیل‌های باز یا بسته عرضه می‌شوند.
ساختار پروفیل ساختمانی به گونه‌ای طراحی می‌شود که در برابر نیروهای واردشده، مقاومت مناسبی داشته باشد و بتواند وزن، فشار و تنش‌های سازه‌ای را تحمل کند. عواملی مانند جنس فولاد، ضخامت، ابعاد مقطع و روش تولید، مشخصات فنی پروفیل را تعیین می‌کنند.
استفاده از پروفیل در ساختمان باعث افزایش استحکام، کاهش وزن سازه نسبت به برخی مقاطع سنتی و سرعت بیشتر در اجرای پروژه می‌شود. به همین دلیل، انتخاب صحیح پروفیل ساختمانی بر اساس نوع سازه و شرایط بارگذاری، یکی از مراحل مهم در طراحی و اجرای ساختمان‌های فلزی است.

پروفیل ساختمانی چه کاربردی دارد؟

پروفیل‌های ساختمانی به دلیل مقاومت مناسب، شکل‌پذیری و تنوع مقطع، در بخش‌های مختلف ساختمان و سازه‌های فلزی مورد استفاده قرار می‌گیرند. انتخاب نوع پروفیل به محل استفاده، میزان بار وارده و الزامات طراحی سازه بستگی دارد.
مهم‌ترین کاربردهای پروفیل ساختمانی عبارت‌اند از:

• ساخت اسکلت فلزی ساختمان: استفاده در ستون‌ها، تیرها و اعضای باربر برای انتقال نیرو و افزایش پایداری سازه.
• اجرای درب و پنجره فلزی: پروفیل‌های سبک‌تر برای ساخت قاب‌ها، چهارچوب‌ها و لنگه‌های در مورد استفاده قرار می‌گیرند.
• ساخت سازه‌های جانبی: مانند سوله‌ها، سایبان‌ها، نرده‌های فلزی و سازه‌های نگهدارنده تجهیزات.
• تقویت بخش‌های مختلف ساختمان: در برخی پروژه‌ها از پروفیل برای ایجاد کلاف‌بندی، مهاربندی و افزایش مقاومت اجزای سازه‌ای استفاده می‌شود.
• اجرای سقف و پوشش‌های فلزی: مقاطعی مانند پروفیل Z و U در سازه‌های سقف، به‌ویژه سوله‌ها و سازه‌های صنعتی کاربرد دارند.

انواع پروفیل ساختمانی

پروفیل‌های ساختمانی بر اساس شکل مقطع، نحوه تولید و نوع کاربرد، در دسته‌بندی‌های مختلفی قرار می‌گیرند. شناخت این دسته‌بندی‌ها به مهندسان و مجریان پروژه کمک می‌کند تا مقطع مناسب را بر اساس نیاز سازه انتخاب کنند.
به طور کلی، انواع پروفیل ساختمانی را می‌توان در دو گروه اصلی تقسیم‌بندی کرد:

• پروفیل‌های باز: این مقاطع دارای سطح مقطع باز هستند و معمولاً در بخش‌هایی مانند اسکلت فلزی، سقف‌ها، سازه‌های سبک و اعضای تقویتی استفاده می‌شوند. نبشی، ناودانی، سپری و پروفیل Z از نمونه‌های رایج این گروه هستند.
• پروفیل‌های بسته: این دسته دارای مقطع بسته و فضای داخلی مشخص هستند و به دلیل مقاومت مناسب در برابر پیچش و خمش، در ساخت ستون‌ها، قاب‌ها، چهارچوب‌ها و سازه‌های فلزی کاربرد گسترده‌ای دارند. قوطی پروفیل نمونه اصلی این گروه محسوب می‌شود.

انواع پروفیل ساختمانی بر اساس شکل مقطع

شکل هندسی مقطع پروفیل، تأثیر مستقیمی بر عملکرد آن در برابر نیروهای واردشده و کاربرد نهایی در سازه دارد.

• قوطی:قوطی پروفیل دارای مقطع بسته مربع یا مستطیل است و به دلیل مقاومت مناسب در برابر خمش و پیچش، در ساخت ستون، اسکلت فلزی، چهارچوب، نرده و سازه‌های سبک کاربرد دارد.
• نبشی: نبشی از دو ضلع عمود بر هم تشکیل شده و در ساخت خرپا، اتصالات فلزی، تقویت گوشه‌ها و بخش‌های مختلف سازه استفاده می‌شود. این مقطع در دو نوع بال مساوی و بال نامساوی تولید می‌شود.

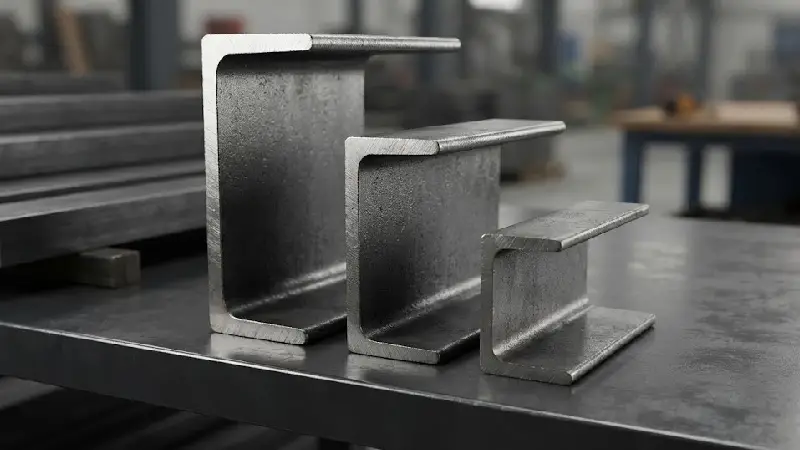

• ناودانی:ناودانی با مقطع U شکل، برای ساخت اسکلت فلزی، قاب‌ها، شاسی تجهیزات و اعضای فرعی سازه به کار می‌رود. مقاومت مناسب در برابر نیروهای خمشی، از ویژگی‌های این پروفیل است.
• سپری:سپری دارای مقطع T شکل است و بیشتر در اتصالات، تقویت سازه، ساخت در و پنجره و کاربردهای سبک ساختمانی استفاده می‌شود.
• پروفیل Z:پروفیل Z معمولاً در سازه‌های فلزی سبک، سوله‌ها و اجرای سقف‌های صنعتی به عنوان عضو نگهدارنده پوشش به کار می‌رود.
• پروفیل U:پروفیل U برای ساخت قاب‌های فلزی، کلاف‌بندی، سازه‌های سبک و بخش‌های نگهدارنده کاربرد دارد و انتخاب آن به ابعاد و ضخامت مقطع وابسته است.
• پروفیل آبرو:پروفیل آبرو در سقف‌های شیب‌دار و سازه‌های صنعتی برای هدایت آب باران و جلوگیری از تجمع رطوبت استفاده می‌شود.
• پروفیل چهارچوب:پروفیل چهارچوب برای ساخت قاب درب‌های فلزی و ساختمانی کاربرد دارد و باید از نظر ضخامت و ابعاد، متناسب با وزن و نوع درب انتخاب شود.
• لنگه دری:پروفیل لنگه دری در ساخت بخش متحرک درب‌های فلزی استفاده می‌شود و انتخاب صحیح آن بر استحکام و کیفیت نصب درب تاثیر دارد.

انواع پروفیل ساختمانی بر اساس روش تولید

روش تولید پروفیل، روی ویژگی‌هایی مانند مقاومت، دقت ابعادی و کاربرد آن تأثیر دارد. پروفیل‌های ساختمانی معمولاً به سه گروه نورد گرم، نورد سرد و پروفیل مرکب تقسیم می‌شوند.

نورد گرم

در این روش، فولاد در دمای بالا شکل‌دهی می‌شود و برای تولید مقاطع با مقاومت بالا و کاربردهای سازه‌ای استفاده می‌شود.
ویژگی‌های اصلی:

• مقاومت مناسب برای سازه‌های باربر
• قابلیت تولید در ضخمت‌های مختلف
• مناسب برای پروژه‌های سنگین

نورد سرد

در نورد سرد، ورق فولادی در دمای محیط شکل داده می‌شود. این روش دقت ابعادی و کیفیت سطحی بیشتری ایجاد می‌کند.
ویژگی‌های اصلی:

• دقت بالاتر در ابعاد
• سطح صاف‌تر
• مناسب برای سازه‌های سبک و دقیق

پروفیل مرکب

پروفیل مرکب از اتصال چند مقطع فولادی ساخته می‌شود و برای افزایش ظرفیت باربری در سازه‌های خاص کاربرد دارد.
ویژگی‌های اصلی:

• تحمل بارهای بیشتر
• مناسب برای اعضای تقویت‌شده
• کاربرد در پروژه‌های فلزی ویژه

تفاوت پروفیل ساختمانی و صنعتی

اگرچه پروفیل‌های ساختمانی و صنعتی از نظر ظاهری شباهت‌هایی دارند، اما از نظر کاربرد، ابعاد و مشخصات فنی تفاوت‌های مهمی با یکدیگر دارند. انتخاب هرکدام باید بر اساس نیاز پروژه و میزان بارگذاری انجام شود.

پروفیل گالوانیزه ساختمانی چیست؟

پروفیل گالوانیزه ساختمانی، نوعی پروفیل فولادی است که با پوشش لایه‌ای از روی (Zinc) محافظت می‌شود. این پوشش، مقاومت پروفیل در برابر خوردگی و زنگ‌زدگی را افزایش می‌دهد و آن را برای محیط‌های مرطوب مناسب‌تر می‌کند.

ویژگی‌های اصلی پروفیل گالوانیزه:

• مقاومت بالاتر در برابر رطوبت و خوردگی
• افزایش دوام در شرایط محیطی نامساعد
• کاهش نیاز به تعمیر و نگهداری

این نوع پروفیل بیشتر در بخش‌هایی مانند سازه‌های سبک، سقف کاذب، سیستم‌های خشک ساختمانی، قاب‌بندی و فضاهایی که احتمال تماس با رطوبت وجود دارد، استفاده می‌شود.

انتخاب پروفیل گالوانیزه باید بر اساس ضخامت پوشش روی، شرایط محیطی و نیازهای فنی پروژه انجام شود تا عملکرد مناسبی در طول عمر سازه داشته باشد.

استانداردهای تولید پروفیل ساختمانی

استانداردهای تولید پروفیل ساختمانی، مشخص‌کننده الزامات مربوط به کیفیت مواد اولیه، روش تولید، دقت ابعادی و خواص مکانیکی محصول هستند. رعایت این استانداردها باعث می‌شود پروفیل از نظر مقاومت و عملکرد سازه‌ای، مطابق نیاز پروژه باشد.

مهم‌ترین استانداردهای مورد استفاده در تولید و کنترل کیفیت پروفیل عبارت‌اند از:

هنگام سفارش پروفیل ساختمانی به چه نکاتی توجه کنیم؟

انتخاب پروفیل مناسب باید بر اساس شرایط واقعی پروژه، نوع سازه و الزامات فنی انجام شود. عواملی مانند ابعاد مقطع، ضخامت، جنس فولاد و شرایط محیطی، روی عملکرد نهایی پروفیل تاثیر مستقیم دارند. به همین دلیل، پیش از خرید پروفیل باید مشخصات فنی محصول با نیازهای سازه‌ای پروژه تطبیق داده شود.

مهم‌ترین معیارهای انتخاب پروفیل ساختمانی عبارت‌اند از:

• نوع کاربرد: پروفیل مورد استفاده برای اسکلت فلزی، در و پنجره، سوله یا سازه‌های سبک باید متناسب با عملکرد مورد انتظار انتخاب شود.
• ابعاد و ضخامت: این دو مشخصه، وزن، مقاومت و ظرفیت تحمل بار پروفیل را تعیین می‌کنند.
• جنس فولاد: کیفیت فولاد مصرفی بر دوام، مقاومت مکانیکی و عملکرد پروفیل در شرایط مختلف اثرگذار است.
• استاندارد تولید: رعایت استانداردهای تولید، تضمین‌کننده دقت ابعادی و مشخصات فنی قابل اطمینان محصول است.
• شرایط محیطی: در محیط‌های مرطوب یا دارای عوامل خورنده، استفاده از پروفیل‌های دارای پوشش محافظ مانند گالوانیزه اهمیت بیشتری دارد.

جمع‌بندی

پروفیل ساختمانی یکی از مقاطع مهم در سازه‌های فلزی است که انتخاب صحیح آن به عواملی مانند شکل مقطع، روش تولید، ابعاد، ضخامت، جنس فولاد و استاندارد ساخت بستگی دارد. هر نوع پروفیل، از قوطی و نبشی تا ناودانی و پروفیل گالوانیزه، برای کاربرد مشخصی در پروژه‌های ساختمانی و صنعتی استفاده می‌شود.

بررسی دقیق مشخصات فنی، وزن و شرایط محیطی پروژه، به انتخاب مقطعی مناسب کمک می‌کند و از افزایش هزینه، اجرای نامناسب یا کاهش عملکرد سازه جلوگیری خواهد کرد.

پیش از تأمین پروفیل، مقایسه مشخصات فنی و تطبیق آن با الزامات پروژه، گامی مهم برای دستیابی به یک انتخاب مهندسی و مطمئن است.

سوالات متداول

آیا ضخامت پروفیل روی مقاومت آن تأثیر مستقیم دارد؟

بله، افزایش ضخامت معمولاً باعث افزایش وزن و ظرفیت تحمل بار پروفیل می‌شود، اما باید متناسب با طراحی سازه انتخاب شود.

تفاوت پروفیل سبک و سنگین در چیست؟

تفاوت اصلی آن‌ها در ضخامت ورق، وزن هر متر و میزان تحمل بار است. پروفیل‌های سنگین برای کاربردهای سازه‌ای با بار بیشتر استفاده می‌شوند.

آیا وزن درج‌شده در جدول پروفیل‌ها همیشه دقیق است؟

خیر، وزن نهایی ممکن است با توجه به تلرانس تولید، استاندارد ساخت و کارخانه تولیدکننده کمی تغییر کند.

پروفیل ساختمانی برای مناطق مرطوب چه ویژگی‌ای باید داشته باشد؟

در این شرایط، استفاده از پروفیل با پوشش ضدخوردگی مانند گالوانیزه می‌تواند دوام مقطع را افزایش دهد.

چرا دو پروفیل با ابعاد یکسان ممکن است وزن متفاوتی داشته باشند؟

تفاوت در ضخامت ورق، نوع فولاد و روش تولید می‌تواند باعث تغییر وزن دو پروفیل با ابعاد مشابه شود
