بررسی اسکلت فلزی پیچ و مهره ای و مقایسه فنی آن با سازه جوشی

اسکلت فلزی پیچ و مهره ای در مهندسی ساختمان، نماد دقت و ایمنی در برابر اتصالات سنتی جوشی است. این روش به دلیل تولید قطعات در کارخانه، ضریب خطای انسانی را به حداقل رسانده و سرعت اجرای پروژه‌ها را به‌طور چشمگیری افزایش می‌دهد. با وجود معایب اسکلت پیچ و مهره ای که عمدتاً به دقت بالای طراحی و هزینه اولیه مربوط می‌شود، این سازه‌ها در برابر زلزله رفتاری بسیار پایدارتر دارند. در این مقاله از فورتا، با بررسی دقیق تفاوت‌های فنی، مزایا و استانداردهای نصب این سازه‌ها، شما را با زیر و بم این سیستم پیشرفته آشنا می‌کنیم.

اسکلت فلزی پیچ و مهره ای چیست؟

در ساخت سازه‌های فولادی، گذار از اتصالات جوشی به اتصالات مکانیکی، ضرورتی برای ارتقای کیفیت و ایمنی است. اسکلت فلزی پیچ و مهره ای، سازه‌ای است که در آن تمامی قطعات اصلی شامل تیرها، ستون‌ها و بادبندها، پیش از انتقال به سایت پروژه، در محیط کنترل‌شده کارخانه تحت استانداردهای دقیق جوشکاری و سوراخ‌کاری تولید می‌شوند. در واقع، آنچه در کارگاه ساختمانی اجرا می‌شود، صرفاً عملیات مونتاژ دقیق قطعات بر اساس نقشه‌های شاپ‌دراوینگ است.

از منظر فنی، این سیستم با حذف خطاهای انسانی ناشی از جوشکاری در شرایط غیر مستقر کارگاهی، پایداری سازه را به طور قابل‌توجهی افزایش می‌دهد. برخلاف سازه‌های سنتی، در این روش قطعات با استفاده از پیچ‌های مقاوم و طبق محاسبات دقیق گشتاور به یکدیگر متصل می‌شوند. این ساختار صنعتی، علاوه بر اینکه ضریب اطمینان طراحی را بالا می‌برد، با حذف فرآیندهای پرمخاطره جوشکاری در ارتفاع، زمان اجرای پروژه را به‌طور محسوسی کاهش داده و هزینه‌های نهان ناشی از دوباره‌کاری را حذف می‌کند.

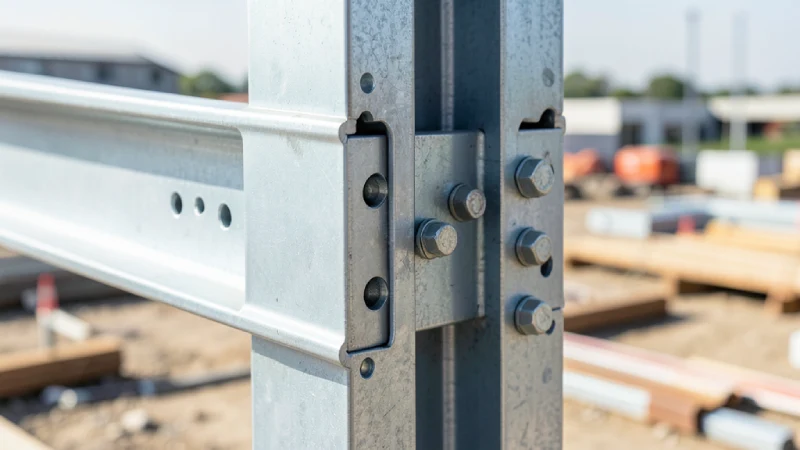

مزایای اتصالات پیچ و مهره ای در ساختمان

اجرای پروژه‌های بزرگ ساختمانی با محدودیت‌های زمانی و استانداردهای سخت‌گیرانه لرزه‌ای، استفاده از سازه فلزی پیچ و مهره را به اولویت نخست مهندسان ناظر تبدیل کرده است. در این سیستم، مزیت اصلی در «صنعتی‌سازی» فرآیند تولید نهفته است. در ادامه به بررسی مؤلفه‌های فنی این مزایا می‌پردازیم:

• سرعت اجرای بالا: با توجه به اینکه قطعات در کارخانه ساخته و برای نصب به کارگاه ارسال می‌شوند، عملیات مونتاژ با سرعت بسیار بالایی انجام می‌گیرد. این امر خواب سرمایه را کاهش می‌دهد و هزینه‌های جاری کارگاه را نیز به شدت بهینه می‌کند.
• مقاومت لرزه‌ای: اتصالات پیچ و مهره‌ای به دلیل ماهیت نیمه‌صلب یا صلب خود، رفتار لرزه‌ای قابل پیش‌بینی‌تری نسبت به اتصالات جوشی دارند. این اتصالات در برابر نیروهای لرزه‌ای جانبی، قابلیت جذب و اتلاف انرژی بالاتری از خود نشان می‌دهند.
• کنترل کیفیت کارخانه‌ای: برخلاف جوشکاری در محل که تابع مهارت جوشکار و شرایط محیطی است، تمامی اتصالات در کارخانه تحت نظارت واحد کنترل کیفیت (QC) و مطابق با استاندارد‌های تست‌های غیرمخرب (NDT) تولید می‌شوند.

نکته فنی طبق مبحث دهم مقررات ملی ساختمان: استفاده از اتصالات پیچ و مهره‌ای با ایجاد امکان کنترل گشتاور اعمالی به مهره، ضریب اطمینان در اتصالات اصطکاکی را به میزان قابل‌توجهی نسبت به جوشکاری‌های دستی ارتقا می‌دهد. در طراحی اتصالات، رعایت دقیق فواصل پیچ‌ها از لبه (Edge Distance) و فاصله مرکز به مرکز (Pitch) طبق آیین‌نامه، الزامی است تا از گسیختگی‌های زودرس در صفحات اتصال جلوگیری شود.

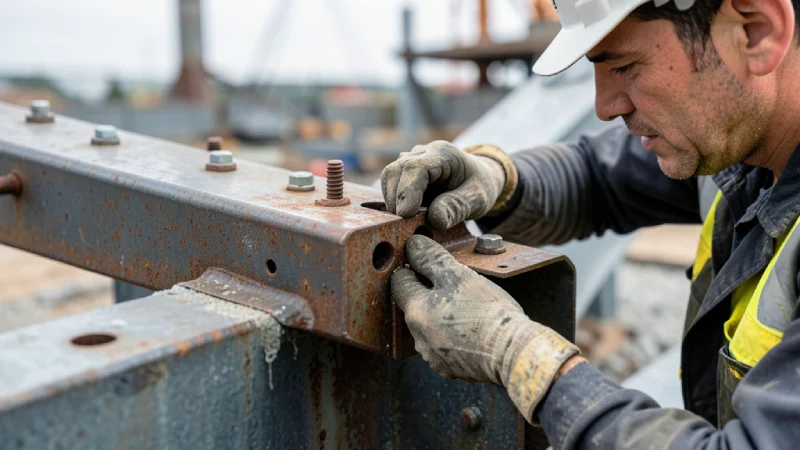

معایب اسکلت پیچ و مهره ای

هرچند اجرای اسکلت با اتصالات مکانیکی از منظر مهندسی ارجحیت دارد، اما شناخت معایب اسکلت پیچ و مهره ای برای مدیریت دقیق پروژه و پیشگیری از چالش‌های کارگاهی ضروری است. اتخاذ این روش مستلزم تغییر رویکرد از مدیریت سنتی به مدیریت صنعتی است.

از جمله چالش‌های فنی و اجرایی این سیستم می‌توان به موارد زیر اشاره کرد:

• نیاز مبرم به دقت در نقشه‌های شاپ‌دراوینگ: کوچک‌ترین خطای محاسباتی در نقشه، منجر به عدم انطباق سوراخ‌ها در زمان نصب می‌شود. در سازه‌های جوشی، خطاها تا حدی با سنگ‌زنی و جوش مجدد قابل جبران است، اما در سازه پیچ و مهره‌ای، اصلاح قطعه در کارگاه تقریباً غیرممکن و بسیار هزینه‌بر است.
• حساسیت بالا در سوراخ‌کاری: قطر سوراخ‌ها باید دقیقاً طبق استاندارد (معمولاً ۱ تا ۲ میلی‌متر بزرگتر از قطر پیچ) در کارخانه ایجاد شود. سوراخ‌کاری‌های غیردقیق یا گشاد منجر به کاهش سطح مقطع مفید اتصال و لقی در سازه می‌شود که در بارگذاری‌های دینامیکی، تمرکز تنش ایجاد می‌کند.
• هزینه اولیه تولید: اگرچه در تحلیل نهایی، این سازه‌ها اقتصادی‌تر هستند، اما هزینه تولید کارخانه‌ای به دلیل استفاده از دستگاه‌های CNC و تیم مهندسی شاپ‌دراوینگ، در مقایسه با روش‌های جوشی سنتی بالاتر است.
• حساسیت به خوردگی در محل سوراخ: سوراخ‌های ایجاد شده در کارخانه، نقاط مستعد خوردگی هستند. اگر پس از نصب و سفت کردن پیچ‌ها، تمهیدات حفاظتی (مانند رنگ‌آمیزی استاندارد یا گالوانیزه) به‌درستی رعایت نشود، این نقاط به کانون‌های اولیه زنگ‌زدگی تبدیل می‌شوند.

هشدار کارگاهی: استفاده از شعله هواگاز (هوا برش) برای گشاد کردن سوراخ‌های تراز نشده در محل کارگاه، اکیداً ممنوع است. این کار باعث تغییر در ساختار متالورژیکی فولاد اطراف سوراخ و ایجاد ترک‌های مویی می‌شود که ایمنی کل اتصال را زیر سوال می‌برد.

مقایسه اسکلت پیچ و مهره ای با اسکلت جوشی

برای درک تفاوت‌های عملکردی، جدول زیر به مقایسه فنی این دو متد بر اساس شاخص‌های مهم اجرا پردازش شده است:

در حالی که در سازه‌های جوشی، کنترل کیفیت جوش در ارتفاع (تست‌های التراسونیک و رادیوگرافی) فرآیندی پرهزینه و دشوار است، در اسکلت پیچ و مهره ای ساختمان، کنترل کیفیت به تست‌های گشتاور سنجی (Torque Test) در سطح زمین یا سکوهای نصب محدود می‌شود. این سادگی در بازرسی، ریسک خطاهای انسانی را به‌شدت کاهش داده و مستندسازی فنی پروژه را تسهیل می‌کند.

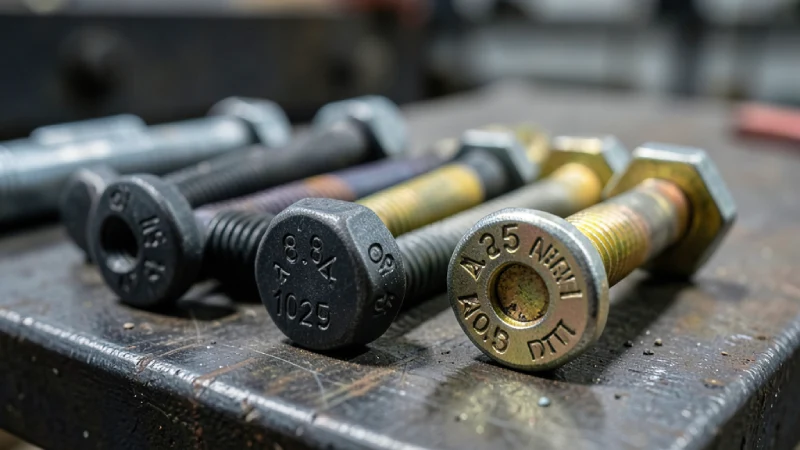

مشخصات و انواع پیچ در اسکلت پیچ و مهره ای

انتخاب نوع پیچ و گرید فولادی آن، مستقیماً با رفتار سازه تحت بارهای ثقلی و جانبی در ارتباط است. در اتصالات پیچ و مهره‌ای، پیچ‌ها عناصر انتقال نیرو محسوب می‌شوند که باید توانایی تحمل بارهای کششی و برشی محاسباتی را داشته باشند.

پیچ‌های معمولی یا اتصالات اتکایی (گرید ۴.۶ و ۵.۶)

این پیچ‌ها که عمدتاً با نام پیچ‌های سیاه یا ماشینی شناخته می‌شوند، در رده پیچ‌های کم‌مقاومت قرار می‌گیرند. در اتصالات اتکایی، انتقال نیرو از طریق تماس بدنه پیچ با جداره سوراخ انجام می‌شود؛ به این معنی که پیچ در برابر نیروی برشی وارد شده به صورت تکیه‌گاهی عمل می‌کند.

• کاربرد: این پیچ‌ها معمولاً در سازه‌های سبک، اتصالات موقت یا اعضای غیرسازه‌ای که تحت بارهای دینامیکی سنگین قرار ندارند، استفاده می‌شوند.
• محدودیت: استفاده از این گریدها در اتصالات اصلی سازه‌های بلند یا مهاربندهای لرزه‌ای به دلیل ظرفیت باربری پایین و حساسیت به لقی، توصیه نمی‌شود.

پیچ‌های پرمقاومت یا اتصالات اصطکاکی (گرید ۸.۸ و ۱۰.۹)

پیچ‌های گرید ۸.۸ و ۱۰.۹ رایج‌ترین گزینه برای اتصالات اصلی سازه‌های فولادی هستند. این پیچ‌ها برای ایجاد نیروی پیش‌تنیدگی طراحی شده‌اند. در اتصالات اصطکاکی، نیروی پیچ چنان زیاد است که قطعات فولادی را به هم می‌فشارد و انتقال نیرو از طریق اصطکاک ایجاد شده بین سطوح تماس صفحات صورت می‌گیرد.

• مزیت: در این نوع اتصالات، لقی وجود ندارد و سازه در برابر بارهای رفت و برگشتی زلزله، عملکرد صلب و پایداری نشان می‌دهد.
• استاندارد مرجع: از واشرهای مخصوص نشان‌دهنده گشتاور (Load Indicator Washers) برای اطمینان از اعمال پیش‌تنیدگی صحیح طبق استانداردهای ASTM F3125 در این گریدها استفاده می‌شود.

پیچ‌های گرید ۱۰.۹ دارای استحکام کششی بسیار بالایی هستند، اما باید دقت داشت که حساسیت آن‌ها به تردی هیدروژنی در فرایند گالوانیزه گرم بیشتر است. حتماً در زمان خرید، گواهینامه فنی سازنده را برای تطابق با استانداردهای مربوطه بررسی کنید.

نکات اجرایی و ضوابط استاندارد نصب سازه

نصب صحیح اسکلت فلزی پیچ و مهره ای در کارگاه، حلقه نهایی زنجیره کیفیت است. حتی اگر قطعات در کارخانه با دقیق‌ترین دستگاه‌های CNC تولید شده باشند، خطای انسانی در فرآیند سفت کردن پیچ‌ها می‌تواند ظرفیت باربری اتصال را تا حد زیادی کاهش دهد. برای دستیابی به یک اتصال استاندارد، رعایت دو روش اصلی الزامی است:

۱. روش گشتاور (Torque Control): در این روش، با استفاده از ترکمتر، میزان گشتاور دقیق طبق جدول استاندارد پروژه اعمال می‌شود. برای این کار، روان‌کاری رزوه پیچ‌ها باید کاملاً کنترل شده باشد تا از اتلاف انرژی گشتاور ناشی از اصطکاک بیش از حد جلوگیری شود.

۲. روش چرخش اضافی (Turn-of-Nut): این روش که در بسیاری از آیین‌نامه‌های مدرن (مانند AISC) ترجیح داده می‌شود، بر اساس میزان چرخش مهره نسبت به حالت «سفت دست» استوار است. در این حالت، پیچ تا رسیدن به کشش مورد نظر، مقدار مشخصی از زاویه (مثلاً ۱/۳ یا ۱/۲ دور) چرخانده می‌شود.

بازرسی و پایش اتصالات

بازرسی چشمی پس از نصب، اولین قدم برای اطمینان از صحت اجراست. بازرس باید از “نشست کامل” سطوح اتصال اطمینان حاصل کند. طبق مقررات ملی ساختمان، عدم وجود هرگونه فاصله بین ورق‌های اتصال که مانع از ایجاد اصطکاک لازم شود، ضروری است.

ضوابط قانونی و ایمنی:

بر اساس مبحث دهم مقررات ملی ساختمان، تمامی پیچ‌های پرمقاومت باید پس از نصب، توسط ناظر مقیم مورد بازرسی قرار گیرند. استفاده از رنگ‌های ترافیکی یا مارکر برای نشانه‌گذاری پیچ‌هایی که تست گشتاور آن‌ها تأیید شده است، یک اقدام ضروری برای جلوگیری از خطاهای بازرسی است. هرگونه تغییر شکل یا دفرمه شدن در رزوه پیچ‌ها در هنگام نصب، به منزله مردود بودن اتصال بوده و تعویض آن با پیچ نو الزامی است.

هزینه ساخت و قیمت اسکلت پیچ و مهره ای

تحلیل هزینه در پروژه‌های عمرانی نباید صرفاً محدود به «قیمت تمام‌شده هر کیلوگرم سازه» باشد. قیمت اسکلت پیچ و مهره ای در یک نگاه کلی، متغیرهای متعددی را در بر می‌گیرد که اغلب در برآوردهای اولیه نادیده گرفته می‌شوند. اگرچه هزینه تولید کارخانه‌ای (شامل تهیه نقشه‌های شاپ، سوراخ‌کاری دقیق CNC و استفاده از پیچ‌های پرمقاومت) بالاتر از سازه‌های جوشی است، اما این هزینه‌ها در مراحل بعدی پروژه جبران می‌شود.

فاکتورهای اصلی در مهندسی هزینه این سازه‌ها عبارتند از:

• حذف هزینه‌های جانبی کارگاهی: در این روش، نیاز به اجاره تجهیزات سنگین جوشکاری، مصرف مداوم الکترود، تامین برق صنعتی پرمصرف و هزینه‌های بازرسی غیرمخرب (UT/RT) در ارتفاع به حداقل می‌رسد.
• کاهش زمان پروژه: سرعت بالای نصب، زمان اتمام پروژه را به شدت کاهش می‌دهد. در پروژه‌های تجاری، زودتر رسیدن به مرحله بهره‌برداری به معنای بازگشت سریع‌تر سرمایه است که این فاکتور به تنهایی می‌تواند تفاوت قیمت اولیه سازه را پوشش دهد.
• کاهش پرت مصالح: به دلیل تولید ماشینی، میزان پرت آهن‌آلات در مقایسه با برش‌کاری‌های دستی در کارگاه، به کمترین حد ممکن می‌رسد.

سازه‌های پیچ و مهره‌ای به دلیل قابلیت دمونتاژ و استفاده مجدد از قطعات (در صورت تغییر کاربری یا نیاز به تقویت)، پتانسیل بالایی در حفظ ارزش دارایی در درازمدت دارند؛ موضوعی که در سازه‌های جوشی عملاً وجود ندارد.

نتیجه‌گیری

در نهایت، انتخاب میان سازه فلزی پیچ و مهره و روش‌های سنتی، تصمیمی استراتژیک برای ارتقای طول عمر و ایمنی سازه است. اگرچه اسکلت پیچ و مهره ای ساختمان نیازمند دقت بالا در مرحله شاپ‌دراوینگ و نظارت فنی دقیق است، اما کاهش زمان اجرا و ایمنی لرزه‌ای، این سرمایه‌گذاری را توجیه می‌کند. پیشنهاد می‌کنیم برای دستیابی به بهترین خروجی و اجرای مهندسی‌شده، پیش از شروع فرآیند طراحی و تهیه لیست قطعات، حتماً از مشاوران متخصص در این حوزه مشاوره فنی دریافت کنید تا از انطباق دقیق قطعات در محل پروژه اطمینان حاصل شود.

سوالات متداول

۱. آیا امکان استفاده مجدد از سازه‌های پیچ و مهره‌ای پس از دمونتاژ وجود دارد؟

بله، به شرط سلامت فنی قطعات و رزوه پیچ‌ها پس از بازرسی مجدد توسط ناظر، این سازه‌ها قابلیت دمونتاژ و استفاده مجدد را دارند.

۲. چرا در اتصالات پرمقاومت، استفاده از «واشرهای نشان‌دهنده گشتاور» الزامی است؟

این واشرها با تغییر شکل در اثر فشار، حصول اطمینان از اعمال نیروی پیش‌تنیدگی دقیق طبق استاندارد را بدون نیاز به خطای انسانی فراهم می‌کنند.

۳. تفاوت اصلی در «تست‌های کنترل کیفیت» بین سازه جوشی و پیچ و مهره‌ای چیست؟

در سازه پیچ و مهره‌ای، تست‌ها بر پایه گشتاورسنجی و نشست کامل سطوح است که برخلاف تست‌های پیچیده جوش، سریع‌تر و دقیق‌تر مستندسازی می‌شود.

۴. برای جلوگیری از خوردگی در اتصالات پیچ و مهره‌ای چه اقداماتی باید انجام شود؟

علاوه بر استفاده از گالوانیزه گرم، عایق‌کاری محل‌های اتصال و سوراخ‌کاری‌ها با رنگ‌های غنی از روی پس از نصب نهایی، الزامی است.

۵. آیا برای نصب اسکلت پیچ و مهره‌ای به ماشین‌آلات بسیار سنگین نیاز است؟

خیر؛ ماهیت قطعات در این سیستم به گونه‌ای است که با تجهیزات نصب متعارف و پیچ‌بندهای صنعتی، عملیات مونتاژ به سرعت و با ایمنی بالا انجام می‌شود.
