وقتی یک پروفیل پس از جوشکاری دچار تابیدگی یا تغییر ابعاد میشود، مشکل فقط ظاهر اتصال نیست، اصلاح قطعه، تاخیر در نصب و دوبارهکاری میتواند روند اجرای پروژه را تحت تاثیر قرار دهد. به همین دلیل، جوشکاری پروفیل نیازمند انتخاب صحیح فرآیند، کنترل حرارت ورودی و شناخت رفتار مقطع در زمان اجراست.
نوع پروفیل، ضخامت جداره، جنس فولاد و شرایط کارگاه تعیین میکنند که کدام روش جوشکاری عملکرد مناسبتری دارد. در این مقاله، روشهای مختلف جوشکاری پروفیل، تجهیزات مورد نیاز، مراحل اجرا و نکات کاربردی انتخاب فرآیند اتصال را بررسی میکنیم تا تصمیمگیری برای اجرای دقیقتر پروژه سادهتر شود.

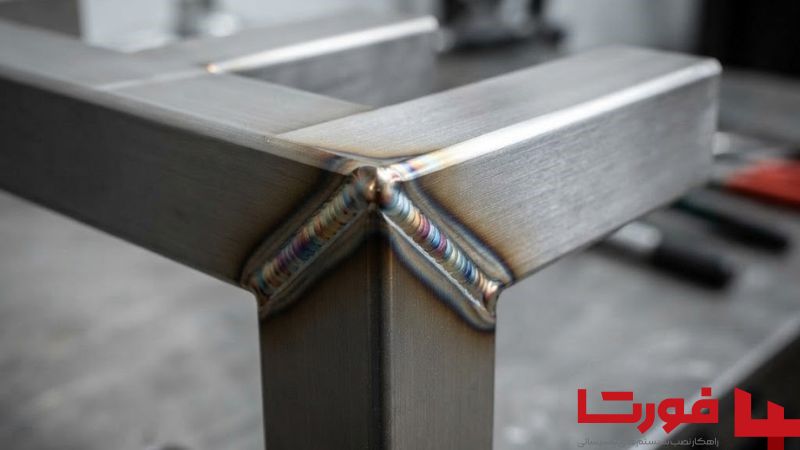

جوشکاری پروفیل چیست؟
جوشکاری پروفیل فرآیند اتصال مقاطع فولادی به کمک حرارت و ایجاد پیوند بین فلزات است که در اجرای سازههای فلزی، فریمهای صنعتی و قطعات مونتاژی کاربرد دارد. در پروژههای اجرایی، کیفیت این اتصال مستقیماً روی استحکام، دقت مونتاژ و دوام سازه تأثیر میگذارد.
انتخاب روش جوشکاری به عواملی مانند ضخامت پروفیل، جنس فولاد و شرایط کارگاه وابسته است. تنظیم نادرست حرارت یا اجرای غیر اصولی میتواند باعث مشکلاتی مانند تابیدگی، سوختگی لبهها یا کاهش مقاومت اتصال شود. به همین دلیل، شناخت رفتار پروفیل و انتخاب فرایند مناسب پیش از شروع عملیات جوشکاری اهمیت زیادی دارد.
انواع روشهای جوشکاری پروفیل
در پروژههای فلزی، هر روش جوشکاری رفتار متفاوتی در زمان اجرا ایجاد میکند. عواملی مانند سرعت کار، میزان کنترل حرارت، کیفیت ظاهری اتصال و شرایط دسترسی به محل جوش، در انتخاب فرایند مناسب نقش دارند
جوش CO2
جوش CO2 یکی از روشهای رایج در جوشکاری پروفیل صنعتی است؛ بهخصوص زمانی که سرعت اجرا و حجم جوشکاری بالا باشد. در این روش، سیم جوش بهصورت پیوسته وارد حوضچه مذاب میشود و گاز محافظ از محل جوش در برابر آلودگیهای محیطی محافظت میکند.
مزیت اصلی این روش، سرعت اجرای بالا و امکان ایجاد اتصال یکنواخت در قطعات متعدد است. به همین دلیل در ساخت فریمهای فلزی، شاسیها و خطوط تولید بیشتر استفاده میشود. البته تنظیم نادرست جریان یا سرعت سیم میتواند باعث پاشش زیاد، نفوذ نامناسب یا ایجاد عیب در جوش شود.
جوش برق (SMAW)
جوش برق یا SMAW همچنان یکی از روشهای کاربردی در کارگاهها و پروژههای نصب است. دلیل استفاده گسترده از این روش، تجهیزات ساده، قابلیت جابهجایی آسان و امکان اجرا در محلهایی است که دسترسی به گاز محافظ وجود ندارد.
در این روش، مهارت جوشکار تاثیر مستقیمی بر کیفیت اتصال دارد. برای کارهای تعمیراتی، نصب سازههای فلزی و شرایطی که امکان انتقال تجهیزات بزرگ وجود ندارد، جوش برق معمولاً انتخاب عملیتری است.
جوش MIG
جوش MIG با استفاده از سیم جوش پیوسته و گاز محافظ، کنترل بیشتری روی فرآیند اتصال ایجاد میکند. این ویژگی باعث شده برای جوشکاری پروفیل سبک و جوشکاری پروفیل نازک که کنترل حرارت اهمیت بالایی دارد، کاربرد زیادی داشته باشد.
در مقاطع با ضخامت پایین، حرارت زیاد میتواند باعث تابیدگی یا تغییر ابعاد پروفیل شود. به همین دلیل، تنظیم دقیق پارامترهای دستگاه در این روش اهمیت زیادی دارد تا اتصال ایجاد شده بدون آسیب به مقطع اصلی باشد.
جوش TIG
جوش TIG برای شرایطی استفاده میشود که کنترل دقیق حوضچه مذاب و کیفیت نهایی اتصال اهمیت بیشتری دارد. در این روش، جوشکار کنترل بیشتری روی میزان حرارت ورودی دارد و میتواند اتصال تمیزتری ایجاد کند.
این فرآیند برای مقاطع حساس و برخی کاربردهای جوشکاری پروفیل گالوانیزه، پس از آمادهسازی مناسب سطح، قابل استفاده است. با این حال، سرعت اجرای آن نسبت به روشهایی مانند CO2 کمتر بوده و نیاز به مهارت بالاتری دارد.
چگونه روش مناسب جوشکاری پروفیل را انتخاب کنیم؟
برای دستیابی به یک اتصال مطمئن، باید روش جوشکاری با نیازهای اجرایی پروژه هماهنگ باشد. جدول زیر یک راهنمای سریع برای این انتخاب است.
| شرایط پروژه | روش پیشنهادی | دلیل انتخاب |
| پروفیل با ضخامت کم | TIG | کنترل بهتر حرارت و کاهش احتمال تابیدگی |
| پروفیل با ضخامت متوسط تا زیاد | CO2 | نفوذ مناسب و سرعت اجرای بالا |
| نصب و اجرای کارگاهی | SMAW (جوش برق) | تجهیزات ساده و امکان اجرا در محل پروژه |
| تولید انبوه قطعات فلزی | MIG یا CO2 | افزایش سرعت و یکنواختی جوش |
| قطعات با کیفیت ظاهری بالا | TIG | ایجاد جوش تمیز و کنترل دقیق حوضچه مذاب |
وسایل لازم برای جوشکاری پروفیل
اجرای یک اتصال دقیق فقط به دستگاه جوش محدود نمیشود. انتخاب ابزار مناسب و آمادهسازی صحیح قطعات، نقش مهمی در کیفیت نهایی جوش و کاهش خطاهای اجرایی دارد.
- دستگاه جوش: نوع دستگاه باید با روش جوشکاری و ضخامت پروفیل هماهنگ باشد. تنظیم صحیح جریان و توان دستگاه، از مشکلاتی مانند سوختگی لبه یا نفوذ ناکافی جلوگیری میکند.
- الکترود یا سیم جوش: انتخاب ماده مصرفی متناسب با جنس فولاد و شرایط کاری، روی استحکام و دوام اتصال تأثیر مستقیم دارد.
- ابزار آمادهسازی سطح: فرز، برس سیمی و تجهیزات تمیزکاری برای حذف زنگزدگی، رنگ و آلودگیهای سطحی استفاده میشوند؛ زیرا وجود این عوامل میتواند کیفیت نفوذ جوش را کاهش دهد.
- گیره و فیکسچر: برای ثابت نگه داشتن پروفیلها و حفظ زاویه دقیق هنگام جوشکاری استفاده میشوند. این ابزارها از جابهجایی قطعات و ایجاد خطای مونتاژ جلوگیری میکنند.
- تجهیزات حفاظت فردی: ماسک جوشکاری، دستکش مقاوم، لباس کار و تجهیزات محافظ چشم و پوست برای کاهش خطرات ناشی از حرارت، جرقه و اشعه قوس ضروری هستند.
پیش از شروع کار، بررسی مشخصات فنی مقطع مانند ابعاد، ضخامت و جنس فولاد اهمیت دارد؛ زیرا این عوامل علاوه بر روش اجرا، روی قیمت پروفیل مورد استفاده در پروژه نیز اثرگذار هستند.
مراحل جوشکاری پروفیل
اجرای صحیح جوشکاری پروفیل فقط به ایجاد اتصال بین دو قطعه محدود نمیشود؛ آمادهسازی، تنظیم تجهیزات و کنترل نهایی، نقش مهمی در کیفیت و دوام اتصال دارند.
| مرحله | توضیحات |
| آمادهسازی محل اتصال | سطح پروفیل باید از زنگزدگی، رنگ، چربی و آلودگی پاک شود تا نفوذ جوش مناسب باشد و احتمال ایجاد عیب در اتصال کاهش پیدا کند. |
| تنظیم و تثبیت قطعات | پروفیلها باید مطابق نقشه و ابعاد مورد نظر در موقعیت صحیح قرار گرفته و با گیره یا فیکسچر ثابت شوند تا در زمان جوشکاری دچار جابهجایی نشوند. |
| تنظیم دستگاه جوش | شدت جریان، سرعت تغذیه سیم یا نوع الکترود باید متناسب با ضخامت پروفیل تنظیم شود. تنظیم نادرست میتواند باعث سوختگی لبه، نفوذ ناقص یا ایجاد پاشش اضافی شود. |
| اجرای عملیات جوشکاری | جوشکاری باید با حرکت کنترلشده الکترود یا مشعل انجام شود. در پروفیلهای نازک، کنترل حرارت برای جلوگیری از تابیدگی و تغییر شکل مقطع اهمیت بیشتری دارد. |
| بازرسی و اصلاح نهایی | پس از سرد شدن اتصال، محل جوش از نظر ترک، تخلخل و کیفیت ظاهری بررسی میشود و در صورت نیاز، عملیات پرداخت یا اصلاح انجام میگیرد. |
کاربرد جوشکاری پروفیل
پروفیلهای فولادی به دلیل قابلیت برش، مونتاژ و اتصال مناسب، در بخشهای مختلف پروژههای عمرانی و صنعتی استفاده میشوند. جوشکاری این مقاطع زمانی اهمیت پیدا میکند که نیاز به ایجاد یک سازه یکپارچه، مقاوم و دقیق در محل اجرا وجود داشته باشد.
- سوله و سازههای فلزی: در ساخت اسکلت سولهها، خرپاها و سازههای فلزی، جوشکاری پروفیل برای اتصال اعضای سازه و انتقال مناسب بار بین قطعات استفاده میشود.
- شاسی تجهیزات صنعتی: در ساخت پایه و فریم نگهدارنده دستگاهها، اتصال جوشی باید توان تحمل وزن، ارتعاش و نیروهای واردشده را داشته باشد.
- فریمهای صنعتی و کارگاهی: قفسهها، چارچوبهای فلزی و سازههای سفارشی معمولاً با اتصال پروفیلها ساخته میشوند تا ضمن حفظ استحکام، اجرای سریعتری داشته باشند.
- سازههای سبک و قطعات فلزی: در ساخت درب، پنجره، نرده و سازههای سبک، کنترل حرارت و دقت اجرا اهمیت بیشتری دارد تا از تغییر شکل مقاطع جلوگیری شود.
در برخی پروژهها، با توجه به شرایط اجرا و نیاز به باز و بسته شدن قطعات، اتصال مکانیکی نیز میتواند در کنار جوشکاری مورد استفاده قرار گیرد. در این موارد، انتخاب صحیح و خرید اتصالات پروفیل متناسب با نوع سازه، میتواند فرآیند نصب و نگهداری را سادهتر کند.
جمعبندی
جوشکاری پروفیل در پروژههای فلزی، یک مرحله اجرایی ساده نیست و کیفیت آن به انتخاب روش مناسب، تنظیم صحیح تجهیزات و دقت در اجرای اتصال وابسته است. عواملی مانند ضخامت مقطع، جنس فولاد و شرایط کارگاه باید پیش از شروع عملیات بررسی شوند تا از مشکلاتی مانند تابیدگی، ترک یا دوبارهکاری جلوگیری شود.
شناخت روشهای مختلف جوشکاری مانند CO2، MIG، TIG و جوش برق به مجریان کمک میکند تا متناسب با نیاز پروژه، فرآیند مناسب را انتخاب کنند. بررسی مشخصات فنی پروفیل و رعایت اصول اجرایی، نقش مهمی در افزایش دوام اتصال و عملکرد نهایی سازه دارد.
سوالات متداول
۱. علت ترک خوردن جوش پروفیل پس از سرد شدن چیست؟
ترک معمولاً به دلیل انتخاب نامناسب الکترود یا سیم جوش، آلودگی سطح، تنش حرارتی یا اجرای نادرست فرآیند جوشکاری ایجاد میشود.
۲. آیا برای جوشکاری پروفیل با ضخامت پایین باید جریان دستگاه کاهش پیدا کند؟
بله، تنظیم جریان متناسب با ضخامت مقطع از سوختگی لبهها و تغییر شکل پروفیل جلوگیری میکند.
۳. چگونه میتوان از تاب برداشتن پروفیل هنگام جوشکاری جلوگیری کرد؟
با کنترل میزان حرارت، اجرای متقارن جوش، استفاده از فیکسچر مناسب و رعایت ترتیب جوشکاری میتوان تغییر شکل را کاهش داد.
۴. برای جوشکاری پروفیل گالوانیزه چه نکتهای باید رعایت شود؟
محل اتصال باید از پوشش روی پاکسازی شود و عملیات جوشکاری با تهویه مناسب برای کاهش خطر بخارات روی انجام گیرد.
۵. انتخاب بین جوش CO2 و جوش برق در کارگاه به چه عواملی بستگی دارد؟
شرایط محل اجرا، حجم کار، نیاز به سرعت اجرا و سطح کنترل موردنیاز، تعیینکننده روش مناسب هستند.
