اتصال جوشی که در زمان اجرا بدون مشکل به نظر میرسد، ممکن است در مرحله بهرهبرداری با ترک، افت مقاومت یا نیاز به تعمیر مواجه شود. یکی از عوامل اصلی این مشکلات، انتخاب نامناسب فرآیند اتصال متناسب با شرایط پروژه است. به همین دلیل، شناخت انواع مدل جوشکاری برای انتخاب روش متناسب با نیاز هر پروژه اهمیت دارد.
در این مقاله فورتا، با مهمترین روشهای جوشکاری، کاربرد هرکدام، مزایا و محدودیتهای آنها آشنا میشوید تا بتوانید بر اساس شرایط پروژه، گزینه مناسبتری را انتخاب کنید. همچنین معیارهای فنی مؤثر بر انتخاب فرآیند جوشکاری را بررسی خواهیم کرد.
جوشکاری چیست؟
جوشکاری فرآیندی برای اتصال دائمی قطعات فلزی است که با استفاده از حرارت، فشار یا ترکیبی از هر دو انجام میشود. در این فرآیند، سطح اتصال تحت تأثیر انرژی قرار میگیرد تا پیوندی مستحکم بین قطعات ایجاد شود.
هدف از جوشکاری فقط اتصال دو قطعه نیست؛ بلکه ایجاد اتصالی است که بتواند نیروهای مکانیکی، ارتعاشات و شرایط محیطی را تحمل کند. به همین دلیل، شناخت انواع روش جوشکاری و انتخاب فرآیند مناسب باید بر اساس عواملی مانند جنس فلز، ضخامت قطعات، تجهیزات موجود و شرایط اجرای پروژه انجام شود.
هر روش جوشکاری ویژگیها و محدودیتهای خاص خود را دارد؛ برخی برای سرعت اجرای بالا مناسب هستند و برخی دیگر برای اتصالهای دقیق و حساس استفاده میشوند. شناخت این تفاوتها به انتخاب روش مناسب برای هر پروژه کمک میکند.
انواع روشهای جوشکاری
انتخاب فرآیند اتصال در پروژههای فلزی به یک عامل محدود نمیشود. گاهی سرعت اجرا اولویت دارد، گاهی کنترل تغییر شکل قطعه یا کیفیت ظاهری جوش اهمیت بیشتری پیدا میکند. به همین دلیل، شناخت تفاوت بین انواع روش های جوشکاری کمک میکند تا برای هر کاربرد، گزینهای متناسب با شرایط فنی انتخاب شود.
در ادامه، روشهای مختلف جوشکاری را از نظر نحوه عملکرد، کاربرد و نکات اجرایی بررسی میکنیم.

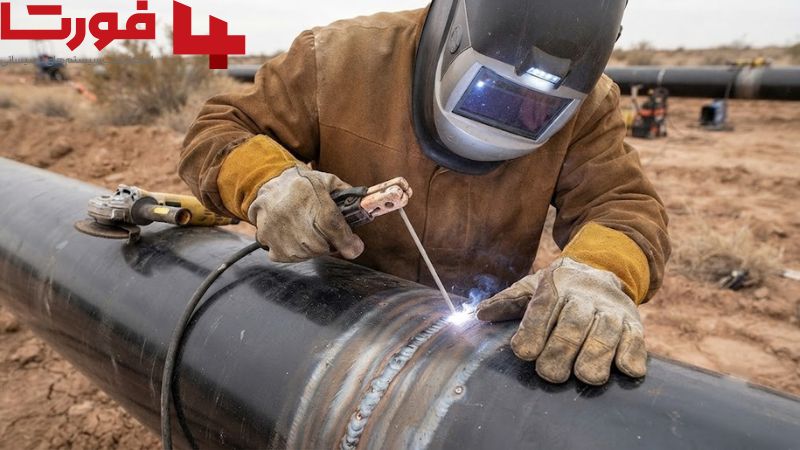

جوشکاری قوس الکتریکی
در کارگاههایی که امکان جابهجایی تجهیزات محدود است یا اجرای اتصال در محل پروژه انجام میشود، جوشکاری قوس الکتریکی به دلیل سادگی تجهیزات و انعطافپذیری، کاربرد زیادی دارد. در این روش، حرارت ایجاد شده از قوس بین الکترود و قطعه کار، فلز را در محل اتصال ذوب میکند.
کاربردهای رایج:
- سازههای فلزی و اسکلتهای ساختمانی
- تعمیر قطعات فولادی
- اتصال قطعات با ضخامت متوسط و زیاد
نکته اجرایی: انتخاب الکترود مناسب و کنترل شدت جریان، روی استحکام و کیفیت نهایی اتصال تاثیر مستقیم دارد.
جوشکاری لیزری
وقتی کوچکترین تغییر شکل در قطعه میتواند مشکلساز شود، جوشکاری لیزری به دلیل تمرکز بالای انرژی مورد توجه قرار میگیرد. در این روش، پرتو لیزر فقط ناحیه محدودی از قطعه را تحت تاثیر حرارت قرار میدهد.
کاربردهای رایج:
- قطعات دقیق صنعتی
- تجهیزات حساس
- صنایع خودروسازی
محدودیت: نیاز به تجهیزات پیشرفته و هزینه بالای راهاندازی، استفاده از این روش را بیشتر به پروژههای تخصصی محدود کرده است.
جوشکاری انفجاری
اتصال دو فلز متفاوت که با روشهای معمول جوشکاری بهراحتی انجام نمیشود، یکی از مواردی است که جوشکاری انفجاری برای آن توسعه پیدا کرده است. در این فرآیند، فشار ناشی از انفجار کنترلشده باعث اتصال متالورژیکی دو سطح میشود.
کاربردهای رایج:
- ساخت صفحات فلزی چند لایه
- اتصال فلزات غیرمشابه
- صنایع سنگین و دریایی
جوشکاری TIG (گاز بیاثر تنگستن)
در قطعاتی که کیفیت سطح جوش و کنترل دقیق حرارت اهمیت دارد، روش TIG انتخاب مناسبی است. استفاده از الکترود تنگستن غیرمصرفی و گاز محافظ، امکان ایجاد اتصال تمیز و دقیق را فراهم میکند.
کاربردهای رایج:
- فولاد زنگنزن
- آلومینیوم
- قطعات نازک و حساس
نکته اجرایی: این روش کنترل بالایی ایجاد میکند، اما برای پروژههایی که سرعت اجرا اولویت اصلی است، معمولاً گزینه اول نیست.
جوش پلاسما
زمانی که کنترل قوس و عمق نفوذ بیشتری نسبت به TIG موردنیاز باشد، جوش پلاسما وارد عمل میشود. در این روش، قوس الکتریکی به شکل متمرکز تری ایجاد شده و امکان کنترل دقیقتر فرآیند فراهم میشود.
کاربردهای رایج:
- قطعات با ضخامت کم
- صنایع هوافضا
- تجهیزات دقیق صنعتی
جوش فورج
برخلاف بسیاری از روشهای رایج که بر پایه ذوب فلز هستند، در جوش فورج اتصال با ترکیب حرارت و فشار مکانیکی شکل میگیرد. در این فرآیند، قطعات پس از گرم شدن تحت فشار قرار میگیرند تا پیوند ایجاد شود.
کاربردهای رایج:
- اتصالات سنتی فلزات
- برخی قطعات صنعتی خاص
- فرآیندهای تولید محدود
جوشکاری اصطکاکی
کاهش اثر حرارت روی قطعه، یکی از دلایل استفاده از جوشکاری اصطکاکی است. در این روش، گرمای موردنیاز از اصطکاک دو سطح ایجاد شده و پس از رسیدن به شرایط مناسب، اتصال با فشار شکل میگیرد.
کاربردهای رایج:
- قطعات دوار
- صنایع خودروسازی
- اتصال برخی فلزات غیرمشابه
جوشکاری با پرتو الکترونی
برای قطعاتی که ارزش بالا و حساسیت زیادی دارند، استفاده از روشهای دقیق مانند جوشکاری با پرتو الکترونی اهمیت پیدا میکند. در این فرآیند، پرتو متمرکز الکترون انرژی لازم برای ایجاد جوش عمیق و کنترلشده را فراهم میکند.
کاربردهای رایج:
- صنایع هوافضا
- قطعات حساس ماشینآلات
- تجهیزات با دقت بالا
جوشکاری ترمیت
در پروژههایی که دسترسی به تجهیزات معمول جوشکاری دشوار است، جوشکاری ترمیت میتواند راهکار مناسبی باشد. این روش با استفاده از واکنش شیمیایی و تولید فلز مذاب، اتصال بین قطعات را ایجاد میکند.
کاربردهای رایج:
- اتصال ریل راهآهن
- قطعات فولادی ضخیم
- پروژههای زیرساختی
جوشکاری CO2
سرعت اجرا و امکان استفاده در خطوط تولید، باعث شده جوشکاری CO2 در بسیاری از کارگاههای ساخت قطعات فلزی مورد استفاده قرار گیرد. در این روش، سیم جوش مصرفی همراه با گاز محافظ برای ایجاد اتصال استفاده میشود.
کاربردهای رایج:
- سازههای فولادی
- ساخت تجهیزات صنعتی
- قطعات فلزی تولیدی
نکته اجرایی: تنظیم صحیح دبی گاز و سرعت حرکت تورچ، نقش مهمی در کاهش عیوب جوش دارد.
جوش القایی
در تولیدات پیوسته، زمانی که سرعت و یکنواختی اتصال اهمیت دارد، جوش القایی کاربرد بیشتری پیدا میکند. حرارت موردنیاز در این فرآیند با ایجاد میدان الکترومغناطیسی تولید میشود.
کاربردهای رایج:
- تولید لولههای فلزی
- خطوط تولید صنعتی
- قطعات با شکل هندسی مشخص
جوشکاری اولتراسونیک
برای قطعاتی که تحمل حرارت بالا را ندارند، استفاده از ارتعاشات مکانیکی به جای گرمای شدید میتواند راهکار مناسبی باشد. جوشکاری اولتراسونیک با اعمال ارتعاشات فرکانس بالا و فشار، اتصال را ایجاد میکند.
کاربردهای رایج:
- صنایع الکترونیک
- قطعات کوچک فلزی
- مواد پلاستیکی مهندسی
جوشکاری مقاومتی
در تولید انبوه، زمانی که سرعت و تکرارپذیری اهمیت دارد، جوشکاری مقاومتی عملکرد مناسبی دارد. عبور جریان الکتریکی از محل اتصال باعث ایجاد گرما و شکلگیری اتصال میشود.
کاربردهای رایج:
- ورقهای فلزی
- قطعات خودرو
- خطوط تولید اتوماتیک
جوش سرد
وقتی استفاده از حرارت میتواند به قطعه آسیب بزند، جوش سرد با ایجاد اتصال تحت فشار مورد استفاده قرار میگیرد. در این روش، اتصال بدون ذوب قابلتوجه فلز ایجاد میشود.
کاربردهای رایج:
- فلزات نرم و شکلپذیر
- قطعات حساس به حرارت
- کاربردهای خاص صنعتی
جوش پودری
برای ایجاد رسوب جوش با حجم بالا، استفاده از جوش پودری در برخی پروژههای سنگین کاربرد دارد. پودر محافظ در این فرآیند از حوضچه جوش محافظت کرده و کیفیت اتصال را بهبود میدهد.
کاربردهای رایج:
- سازههای سنگین
- تجهیزات صنعتی
- جوشهای طولانی
جوشکاری جرقهای
در تولید قطعات تکرارشونده، سرعت فرآیند اهمیت زیادی دارد. جوشکاری جرقهای با ایجاد جرقه بین دو قطعه و سپس اعمال فشار، اتصال موردنظر را ایجاد میکند.
کاربردهای رایج:
- خطوط تولید صنعتی
- اتصال میلهها و قطعات فلزی
- تولید سری
جوشکاری کواکستروژن
در تولید قطعات ترکیبی، اتصال مواد میتواند همزمان با فرآیند شکلدهی انجام شود. جوشکاری کواکستروژن با عبور مواد از قالب و اعمال فشار، چنین امکانی را فراهم میکند.
کاربردهای رایج:
- تولید پروفیلهای ترکیبی
- قطعات چندلایه
- فرآیندهای صنعتی پیوسته
معیارهای انتخاب روش جوشکاری
محل انجام کار، دسترسی به تجهیزات، فضای کارگاه یا سایت اجرایی و محدودیتهای محیطی، روی انتخاب روش جوشکاری تاثیر مستقیم دارند. برای مثال، در اجرای سازههای فلزی، انتخاب روش مناسب برای جوشکاری پروفیل باید با توجه به ضخامت قطعه، نوع فولاد، موقعیت اتصال و الزامات سازهای انجام شود؛ زیرا کیفیت اتصال نهایی بر عملکرد و دوام سازه تأثیرگذار است.
برای تعیین روش مناسب، چند عامل اصلی باید بررسی شود:
- جنس و ترکیب فلز پایه: فولاد، آلومینیوم، استنلس استیل و آلیاژهای مختلف، رفتار متفاوتی در برابر حرارت و فرآیند جوشکاری دارند. به همین دلیل نوع فلز، اولین معیار در انتخاب روش اتصال است.
- ضخامت قطعات: قطعات ضخیم معمولاً به روشهایی با نفوذ حرارتی بیشتر نیاز دارند، در حالی که برای ورقها و قطعات نازک، کنترل حرارت اهمیت بیشتری دارد تا تغییر شکل ایجاد نشود.
- شرایط اجرای پروژه: محل انجام کار، دسترسی به تجهیزات، فضای کارگاه یا سایت اجرایی و محدودیتهای محیطی، روی انتخاب روش تأثیر مستقیم دارند.
- میزان استحکام موردنیاز: در سازههای تحت بار، تجهیزات صنعتی یا اتصالات حساس، روش انتخابی باید توان تحمل نیروهای مکانیکی و شرایط کاری را داشته باشد.
- سرعت اجرا و هزینه عملیاتی: در پروژههای بزرگ، زمان اجرای اتصال و میزان مصرف مواد مصرفی میتواند روی انتخاب فرآیند جوشکاری اثرگذار باشد.
در جدول زیر، مهمترین معیارهای انتخاب روش جوشکاری را بهصورت خلاصه مشاهده میکنید:
| معیار انتخاب | تأثیر بر انتخاب روش جوشکاری |
|---|---|
| جنس فلز | تعیینکننده سازگاری روش با قطعه کار |
| ضخامت قطعه | مشخصکننده میزان حرارت و نفوذ موردنیاز |
| نوع کاربرد | تعیینکننده سطح استحکام و دقت اتصال |
| شرایط محیطی | مؤثر بر امکان اجرای فرآیند در محل پروژه |
| سرعت مورد نیاز | تاثیرگذار بر انتخاب روشهای سریعتر یا دقیقتر |
جمعبندی
انتخاب فرآیند جوشکاری باید بر اساس شرایط واقعی پروژه، نوع متریال و الزامات اجرایی انجام شود؛ زیرا هر اتصال نیازمند بررسی دقیق از نظر استحکام، دقت و شرایط بهرهبرداری است. شناخت روش های جوشکاری کمک میکند تا از انتخابهای غیرمتناسب و هزینههای اصلاحی در مراحل بعدی جلوگیری شود.
در پروژههایی که کیفیت اتصال و اجرای صحیح اهمیت دارد، بررسی مشخصات فنی قطعه و شرایط کارگاهی پیش از شروع عملیات، نقش مهمی در دستیابی به نتیجه مطلوب خواهد داشت.
سوالات متداول
۱. برای جلوگیری از تاببرداشتن پروفیل هنگام جوشکاری چه نکاتی باید رعایت شود؟
کنترل میزان حرارت ورودی، انتخاب ترتیب مناسب جوشکاری و جلوگیری از تمرکز گرما در یک نقطه، از مهمترین عوامل کاهش تغییر شکل پروفیل هستند.
۲. تفاوت جوشکاری قوس الکتریکی با CO2 از نظر کیفیت اتصال چیست؟
جوشکاری قوس الکتریکی بیشتر به مهارت اپراتور و کنترل دستی فرآیند وابسته است، در حالی که CO2 در شرایط مناسب میتواند سرعت و یکنواختی بیشتری در اتصالات ایجاد کند.
۳. ضخامت قطعه فلزی چه اثری بر انتخاب روش جوشکاری دارد؟
با افزایش ضخامت قطعه، نیاز به حرارت ورودی، نفوذ بیشتر و تنظیم دقیقتر پارامترهای جوشکاری افزایش پیدا میکند.
۴. آیا اتصال دو فلز با جنس متفاوت با هر روش جوشکاری امکانپذیر است؟
خیر، سازگاری فلزات، اختلاف خواص مکانیکی و شرایط کاری باید بررسی شود؛ زیرا برخی روشها برای اتصال فلزات غیرمشابه مناسبتر هستند.
