در بسیاری از پروژهها، انتخاب نادرست ابعاد سینی کابل باعث افزایش زمان اجرا، محدود شدن توسعه مسیر کابلکشی و تحمیل بار اضافی به سیستم ساپورت میشود. به همین دلیل، شناخت انواع سایز سینی کابل پیش از خرید و اجرا، بخشی از طراحی مهندسی مسیر کابلکشی است.
در این مقاله از فورتا، ابعاد استاندارد سینی کابل شامل عرض، عمق، طول، ضخامت و وزن را بررسی میکنیم. همچنین جدول سایزهای متداول، ظرفیت باربری سینی کابل و معیارهای انتخاب ساپورت مدولار متناسب با هر سایز را مرور خواهیم کرد.
ابعاد استاندارد سینی کابل
ابعاد استاندارد سینی کابل مجموعهای از پارامترهای هندسی است که ظرفیت عبور کابل، استحکام مکانیکی و نوع ساپورت موردنیاز را تعیین میکند. در پروژههای برق و تأسیسات، انتخاب ابعاد مناسب باید بر اساس تعداد کابلها، قطر آنها، شرایط محیطی و فاصله بین نقاط نگهدارنده انجام شود.
چهار پارامتر اصلی در تعیین ابعاد سینی کابل عبارتاند از عرض، عمق یا ارتفاع لبه، طول شاخه و ضخامت ورق. عرض سینی فضای افقی در دسترس برای چیدمان کابلها را مشخص میکند، عمق، حجم فیزیکی قابل استفاده را افزایش میدهد، طول شاخه بر سرعت اجرا و تعداد اتصالات اثر دارد و ضخامت ورق مستقیماً با مقاومت سازه در برابر بار و تغییر شکل مرتبط است.
در بازار ایران، سینی کابلها معمولاً در عرضهای ۵۰ تا ۹۰۰ میلیمتر، ارتفاع لبههای ۴، ۵، ۶، ۸ و ۱۰ سانتیمتر (و گاهی ۱۵ سانتیمتر)، طول شاخههای ۲ و ۳ متری و ضخامتهای ۰٫۷ تا ۲ میلیمتر تولید میشوند. این تنوع ابعادی امکان انتخاب دقیقتر بر اساس نیاز واقعی هر پروژه را فراهم میکند.
| عرض سینی (میلیمتر) | ارتفاع لبه (میلیمتر) | ضخامت ورق (میلیمتر) | طول شاخه (متر) |
|---|---|---|---|
| ۵۰ تا ۱۰۰ | ۴۰ تا ۵۰ | ۰.۸ تا ۱.۰ | ۲ و ۳ (۶ متری سفارشی) |
| ۱۵۰ تا ۲۰۰ | ۴۰، ۵۰، ۶۰ | ۱.۰ تا ۱.۲۵ | ۲ و ۳ (۶ متری سفارشی) |
| ۲۵۰ تا ۳۰۰ | ۵۰، ۶۰ | ۱.۲۵ تا ۱.۵ | ۲ و ۳ (۶ متری سفارشی) |
| ۴۰۰ تا ۶۰۰ | ۶۰، ۸۰، ۱۰۰ | ۱.۵ تا ۲.۰ | ۲ و ۳ (۶ متری سفارشی) |

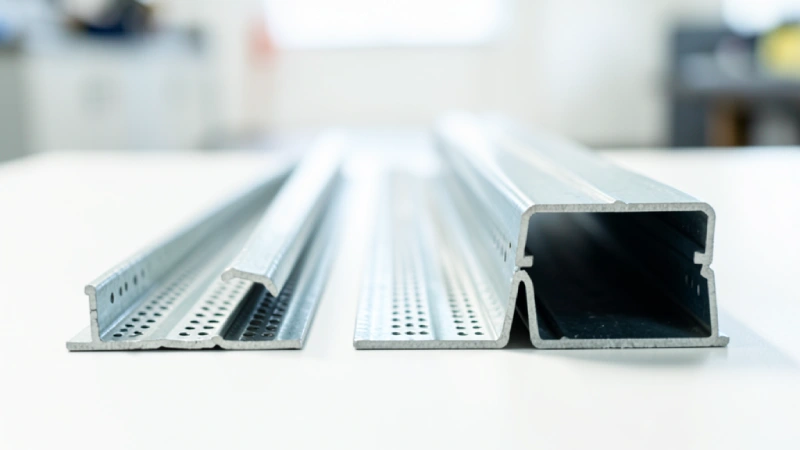

عرض سینی کابل
عرض سینی کابل مهمترین پارامتر در تعیین ظرفیت کابلکشی است. این بعد مشخص میکند چه تعداد کابل با چه قطری میتوانند در یک مسیر قرار بگیرند. انتخاب عرض مناسب باید بر اساس محاسبات حجم کابل، درصد فضای خالی مجاز و الزامات اجرایی انجام شود.
در پروژههای صنعتی و ساختمانی، عرض سینی کابل معمولاً از ۵۰ تا ۹۰۰ میلیمتر تولید میشود. هرچه تعداد یا قطر کابلها افزایش یابد، باید عرض بیشتری انتخاب شود تا علاوه بر سهولت نصب، تهویه مناسب کابلها نیز حفظ شود و عملیات تعمیر یا افزودن کابل در آینده با محدودیت مواجه نشود.
نکته: بر اساس الزامات طراحی مسیرهای کابلکشی و توصیههای استاندارد IEC 61537، ظرفیت سینی نباید تا لبه آن با کابل پر شود. در طراحی، بخشی از فضای داخلی برای گردش هوا، سهولت نصب، نگهداری و توسعه آینده مسیر کابلکشی در نظر گرفته میشود.
عمق (ارتفاع لبه) سینی کابل
عمق یا ارتفاع لبه سینی کابل، فضای عمودی سینی کابل را مشخص میکند و در ظرفیت نهایی کابلکشی نقش مهمی دارد. هرچه تعداد کابلها یا قطر آنها بیشتر باشد، استفاده از لبه بلندتر انتخاب مناسبتری خواهد بود.
ارتفاع لبههای استاندارد و رایجتر سینی کابل عبارتاند از:
- ۴ سانتیمتر: مناسب برای پروژههای سبک، مسیرهای با تعداد کابل کم و کابلهای با قطر کوچک (مانند ابزار دقیق و مخابرات).
- ۵ سانتیمتر: ارتفاعی پرکاربرد برای پروژههای ساختمانی (مسکونی، اداری و تجاری) با حجم کابل متوسط.
- ۶ سانتیمتر: یک ارتفاع بسیار رایج و استاندارد برای مسیرهای با حجم کابل متوسط تا نسبتاً بالا؛ بسیاری از تولیدکنندگان معتبر، این ارتفاع را به عنوان گزینه پایه و پرکاربرد ارائه میدهند.
- ۸ سانتیمتر: مناسب برای پروژههای صنعتی و مسیرهای با تراکم کابل بالا و کابلهای با قطر بزرگ.
- ۱۰ سانتیمتر: مناسب پروژههای صنعتی سنگین، نیروگاهها و پالایشگاهها که نیاز به عبور تعداد زیادی کابل با قطرهای بزرگ دارند.
نکته: افزایش ارتفاع لبه، ظرفیت کابلکشی را افزایش میدهد، اما انتخاب آن باید متناسب با وزن کابلها و ظرفیت سیستم ساپورت انجام شود.

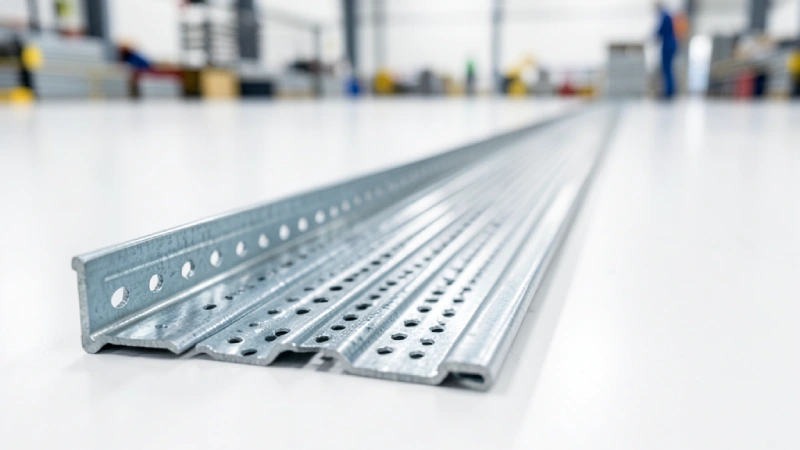

طول سینی کابل
طول سینی کابل بر تعداد اتصالات سینی کابل، سرعت نصب و میزان پرت مصالح در پروژه تأثیر مستقیم دارد. در بازار ایران، سینی کابل معمولاً در شاخههای ۲ و ۳ متری تولید میشود و انتخاب هر کدام به شرایط اجرا، فضای نصب و روش حملونقل بستگی دارد.
- شاخه ۲ متری:
- مناسب برای فضاهای محدود و مسیرهای پرپیچوخم
- حملونقل و جابهجایی آسانتر در فضاهای تنگ
- انعطاف بیشتر در مسیرهایی با تغییر جهتهای متعدد
- شاخه ۳ متری:
- رایجترین و استانداردترین طول تولیدی در بازار ایران
- مناسب برای اکثر پروژهها و مسیرهای مستقیم
- کاهش تعداد اتصالات و افزایش سرعت نصب در مسیرهای طولانی
- شاخه ۶ متری (سفارشی):
- برای مسیرهای بسیار طولانی و مستقیم که نیاز به تعداد اتصالات حداقلی دارند
- کاهش چشمگیر تعداد اتصالات و افزایش سرعت اجرا
- نیاز به تجهیزات حملونقل مناسب و فضای کافی برای جابهجایی
در پروژههایی که مسیر کابلکشی طولانی و مستقیم است، استفاده از شاخههای ۳ متری باعث کاهش تعداد اتصالات و افزایش سرعت نصب میشود. در مقابل، شاخههای ۲ متری برای فضاهای محدود یا مسیرهایی با تغییر جهتهای متعدد، انعطاف بیشتری در اجرا ایجاد میکنند. به همین دلیل، انتخاب طول سینی کابل باید متناسب با شرایط اجرایی پروژه، سهولت حمل و روش نصب انجام شود.
ضخامت سینی کابل
ضخامت سینی کابل به ضخامت ورق فولادی مورد استفاده در تولید آن اشاره دارد. این پارامتر یکی از مهمترین عوامل در تعیین استحکام مکانیکی، ظرفیت باربری و مقاومت سینی در برابر تغییر شکل است. هرچه وزن کابلها و فاصله بین ساپورتها بیشتر باشد، باید از سینی با ضخامت بالاتر استفاده شود.
ضخامتهای متداول سینی کابل در بازار عبارتاند از:
- ۰.۷ تا ۰.۸ میلیمتر:
- مناسب پروژههای سبک و کابلهای با وزن کم
- کاربرد در مسیرهای با بارگذاری حداقلی (مانند ابزار دقیق و مخابرات)
- معمولاً برای عرضهای ۵۰ تا ۱۰۰ میلیمتر استفاده میشود
- ۱ تا ۱.۲۵ میلیمتر:
- پرکاربرد در ساختمانهای مسکونی، اداری و تجاری
- مناسب برای اکثر پروژههای ساختمانی با حجم کابل متوسط
- رایجترین ضخامت در پروژههای عمرانی
- ۱.۵ میلیمتر:
- مناسب پروژههای صنعتی با بارگذاری متوسط
- کاربرد در کارخانهها، کارگاهها و تأسیسات صنعتی
- مقاومت مناسب در برابر تغییر شکل در دهانههای بلندتر
- ۲ میلیمتر:
- مناسب صنایع سنگین، نیروگاهها، پالایشگاهها و مسیرهای با بار زیاد
- بیشترین مقاومت مکانیکی و تحمل بار
- معمولاً برای عرضهای بالای ۴۰۰ میلیمتر و دهانههای بلند استفاده میشود
انتخاب ضخامت مناسب باید بر اساس وزن کابلها، عرض سینی، فاصله بین ساپورتها و شرایط محیطی انجام شود. افزایش ضخامت بدون انجام محاسبات فنی، لزوماً عملکرد بهتری ایجاد نمیکند و میتواند وزن مرده سازه و هزینه اجرا را افزایش دهد. همچنین در طراحی باید به استاندارد IEC 61537 برای محاسبه ظرفیت باربری مراجعه کرد.
وزن سینی کابل
وزن سینی کابل یکی از پارامترهای مؤثر در طراحی مسیرهای کابلکشی است، زیرا بر انتخاب سیستم ساپورت، فاصله بین تکیهگاهها و ظرفیت باربری سازه تأثیر مستقیم دارد. در محاسبات مهندسی، ابتدا وزن مرده سینی کابل محاسبه میشود و سپس وزن کابلها، اتصالات و سایر تجهیزات به آن اضافه میشود تا بار نهایی وارد بر سیستم نگهدارنده مشخص شود.
وزن هر شاخه سینی کابل به عوامل زیر بستگی دارد:
- عرض سینی: با افزایش عرض، وزن شاخه نیز بیشتر میشود.
- ضخامت ورق: هرچه ضخامت ورق بیشتر باشد، وزن سینی افزایش مییابد.
- طول شاخه: شاخههای ۳ متری نسبت به شاخههای ۲ متری وزن بیشتری دارند.
- جنس ورق: سینیهای فولادی گالوانیزه، استیل و آلومینیومی وزن متفاوتی دارند.
- نوع پانچ: تعداد و ابعاد سوراخهای پانچ میتواند وزن نهایی را تا حدی کاهش دهد.
استاندارد IEC 61537 ظرفیت باربری سینی کابل را بر اساس وزن واردشده، فاصله ساپورتها و میزان خمش مجاز ارزیابی میکند. به همین دلیل، در طراحی مسیر کابلکشی باید وزن کل مجموعه، شامل سینی، کابلها و متعلقات، مبنای انتخاب سینی و سیستم ساپورت قرار گیرد.
نکته: وزن سینی کابل بهتنهایی معیار انتخاب نیست. در طراحی اصولی باید مجموع وزن سینی، کابلها، متعلقات و ضریب اطمینان در محاسبات بارگذاری لحاظ شود تا سیستم ساپورت و اتصالات عملکرد مطمئنی در طول عمر پروژه داشته باشند.
جمعبندی
برای انتخاب سایز مناسب سینی کابل، باید عرض، ارتفاع، طول، ضخامت و وزن سینی را در کنار ظرفیت باربری و سیستم ساپورت بررسی کنید. این پارامترها بهصورت مستقیم بر ایمنی، دوام و عملکرد مسیر کابلکشی تأثیر میگذارند. هرچه این انتخاب دقیقتر انجام شود، مسیر کابلکشی از نظر ایمنی، دوام و سهولت اجرا عملکرد بهتری خواهد داشت.
اگر برای پروژه خود در انتخاب ابعاد سینی کابل یا طراحی سیستم ساپورت مدولار نیاز به بررسی فنی دارید، کارشناسان فورتا میتوانند با توجه به مشخصات پروژه، مناسبترین ترکیب سینی کابل، سیچنل، بازوهای ساپورت و اتصالات را پیشنهاد دهند. این رویکرد، انتخاب تجهیزات را بر پایه محاسبات مهندسی و نیاز واقعی پروژه امکانپذیر میکند.
سوالات متداول
1. آیا سایز بزرگتر سینی کابل همیشه انتخاب بهتری است؟
خیر، انتخاب سایز باید بر اساس تعداد و قطر کابلها، وزن نهایی مسیر، فضای نصب و ظرفیت سیستم ساپورت انجام شود. استفاده از سینی بزرگتر از نیاز پروژه، وزن مرده و هزینه اجرا را افزایش میدهد.
2. متداولترین عرض سینی کابل در پروژههای ساختمانی چیست؟
در بسیاری از پروژههای مسکونی، اداری و تجاری، عرضهای 100، 150، 200 و 300 میلیمتر بیشترین کاربرد را دارند. انتخاب نهایی به حجم کابلها و طراحی مسیر بستگی دارد.
3. ضخامت سینی کابل چه تأثیری بر عملکرد آن دارد؟
ضخامت ورق، استحکام مکانیکی و ظرفیت تحمل بار سینی را افزایش میدهد. با این حال، ضخامت مناسب باید متناسب با عرض سینی، وزن کابلها و فاصله بین ساپورتها انتخاب شود.
4. وزن سینی کابل چگونه محاسبه میشود؟
وزن سینی به عرض، ضخامت ورق، طول شاخه، جنس ورق و نوع پانچ بستگی دارد. در طراحی سازه، وزن مرده سینی به همراه وزن کابلها و متعلقات، مبنای محاسبات بارگذاری قرار میگیرد.
